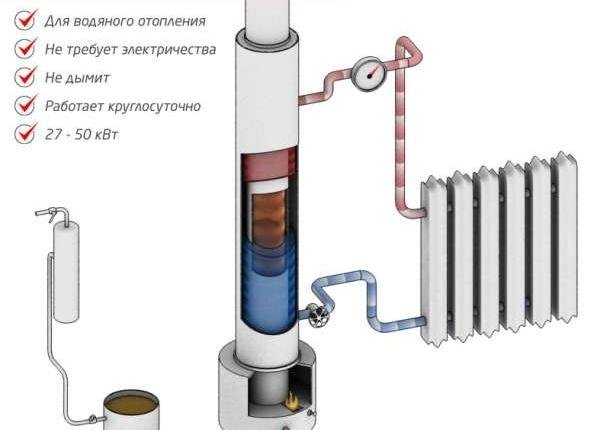

Печь на отработке своими руками: принцип работы печи, достоинства и недостатки, область применения печи с водяным контуром

Автор: Школа творчества "Алма"

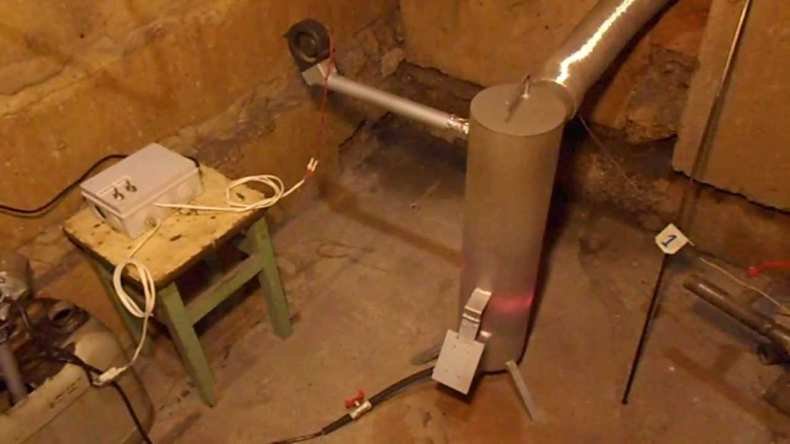

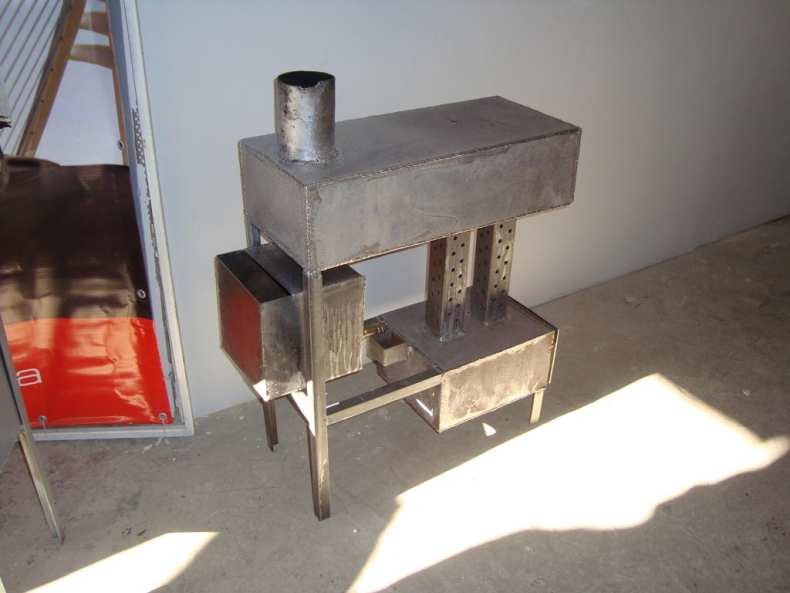

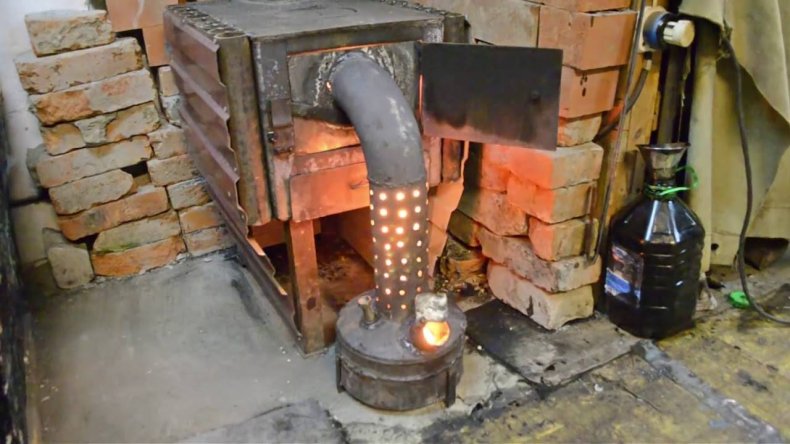

Печь на отработке может быть выполнена различными методами. Она сгодится в качестве основного источника отопления мастерской или гаража.

Если вы грамотно изготовите печь, то ее эффективности хватит не только на обогрев помещения, но также на горячее водоснабжение и другие цели.

В этой статье мы подробно расскажем вам о том, как можно сделать печь на отработанном масле своими руками.

Содержание

Преимущества и недостатки печей на отработке

Преимущества:

Эти печи можно применить не только для обогрева гаража, а также для отопления теплицы и мест содержания домашнего скота.
Грамотно сконструированная печь совершенно не коптит.
Данная конструкция считается безопасной, так как горят пары отработанного масла, а не оно само.
Такая печь не требует особого внимания во время работы.

Недостатки:

Масло нужно отфильтровывать, прежде чем заливать в накопительную емкость печи, иначе форсунки будут очень быстро засоряться.
Дымоход такой печи необходимо в 3-5 раз чаще чистить по сравнению с обычным твердотопливным котлом.
Печь издает сильный гул в процессе работы.

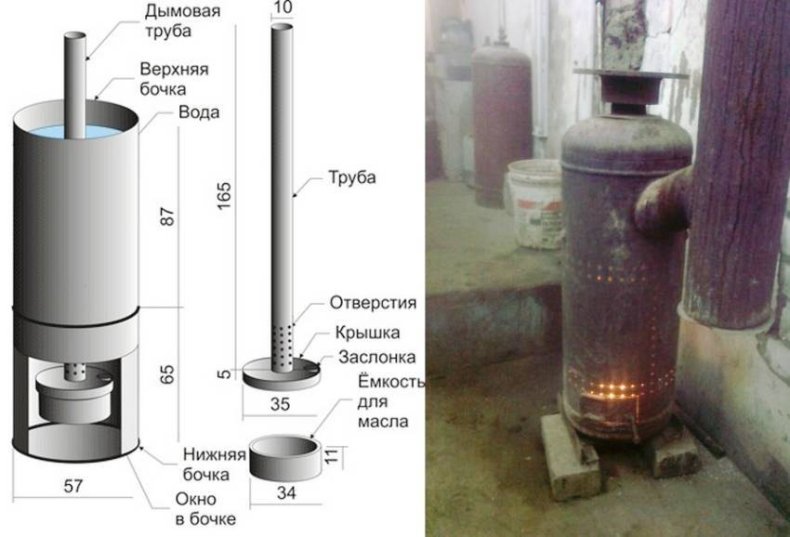

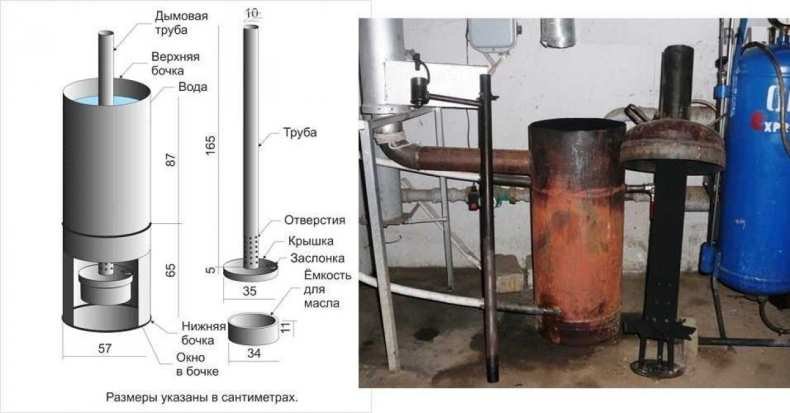

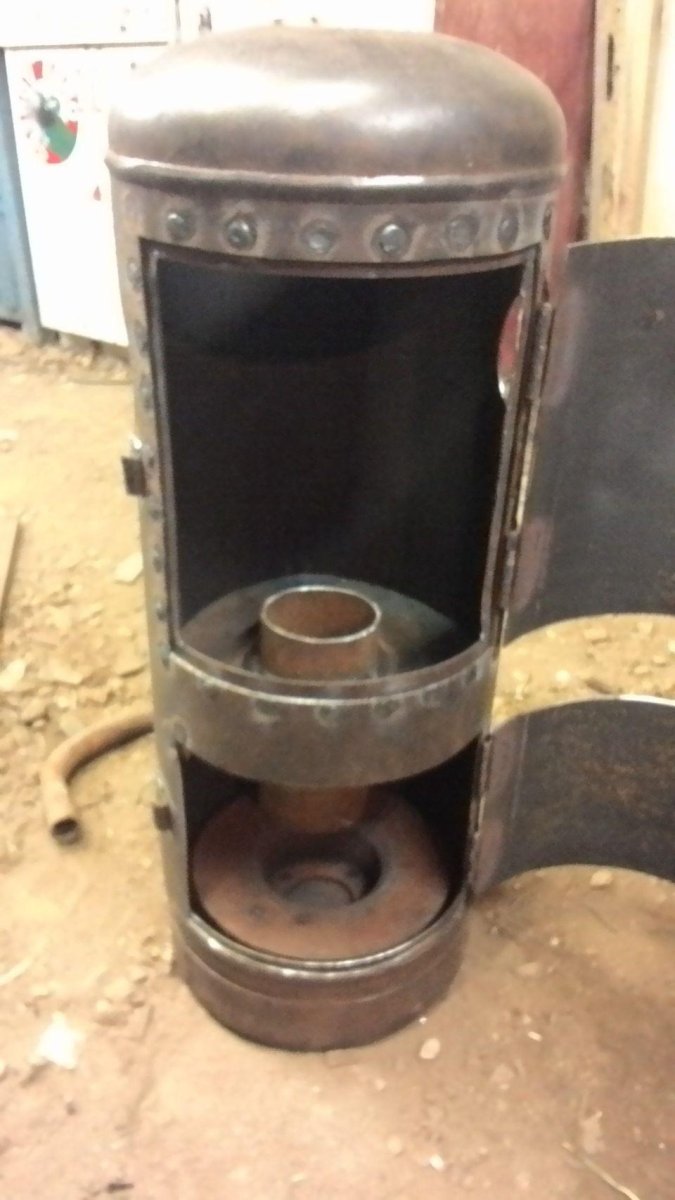

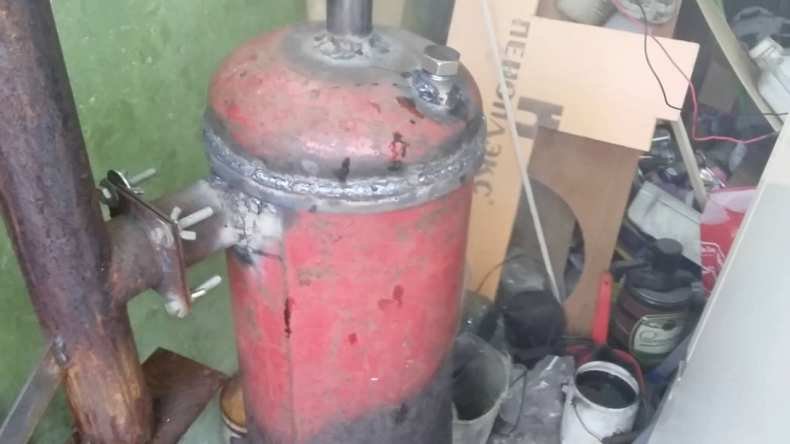

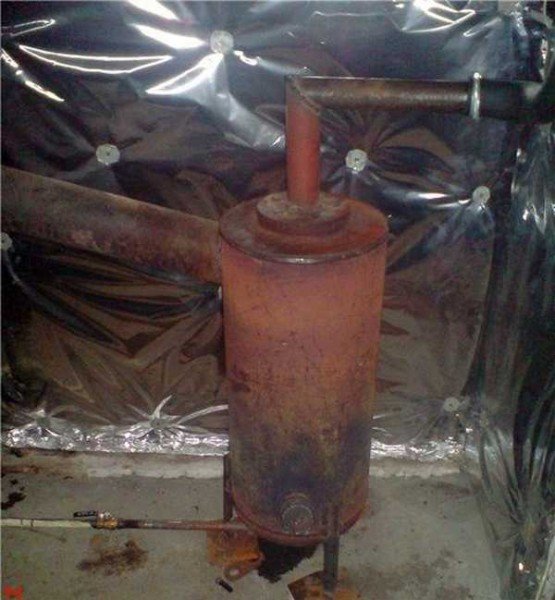

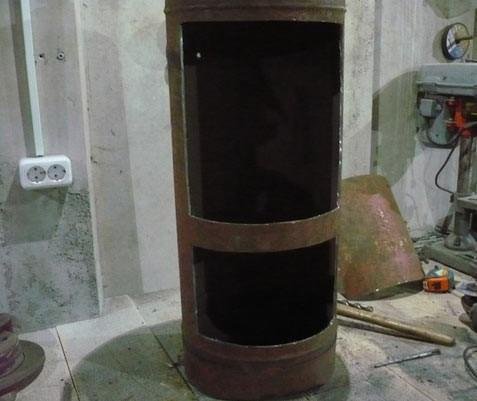

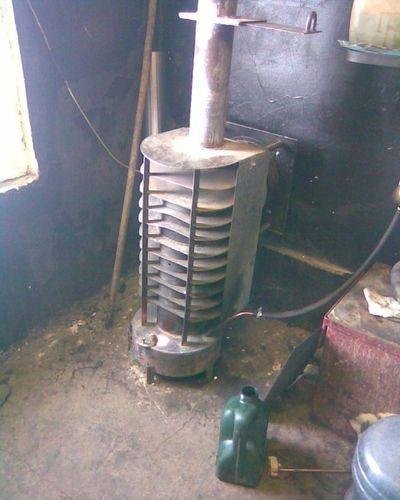

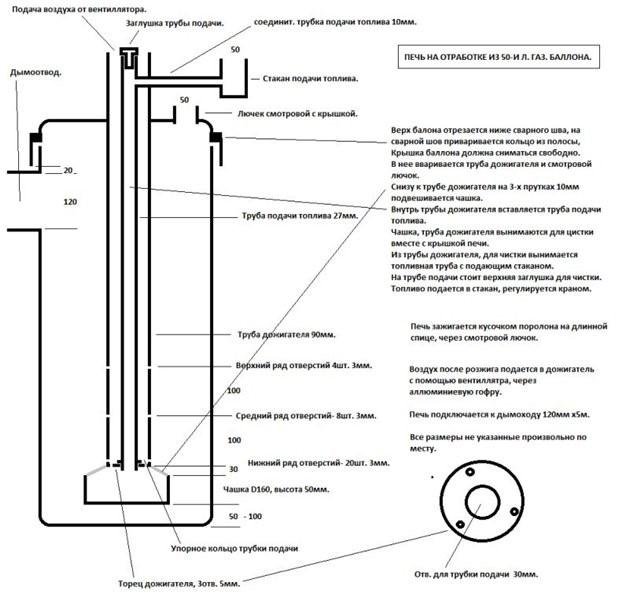

Печь на отработанном масле из газового баллона

Ненужные кислородные или пропановые баллоны сгодятся для того, чтобы сделать печь на отработке. Они уже имеют подходящую форму, поэтому переделывать много не придется, а толщина стали дает возможность эксплуатировать отопительный аппарат на протяжении 3-4 лет.

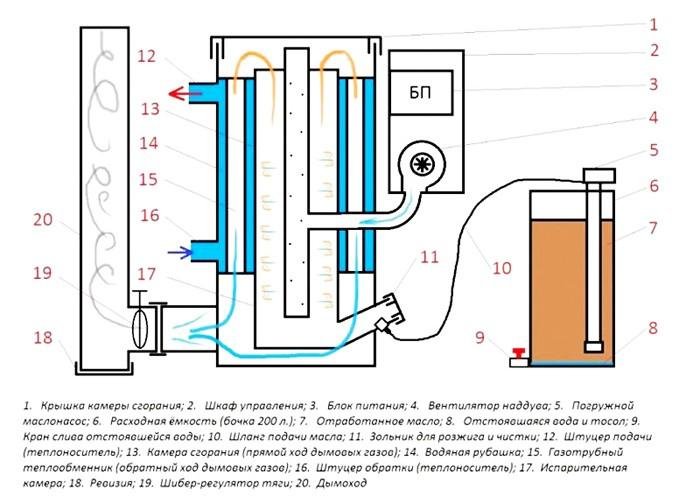

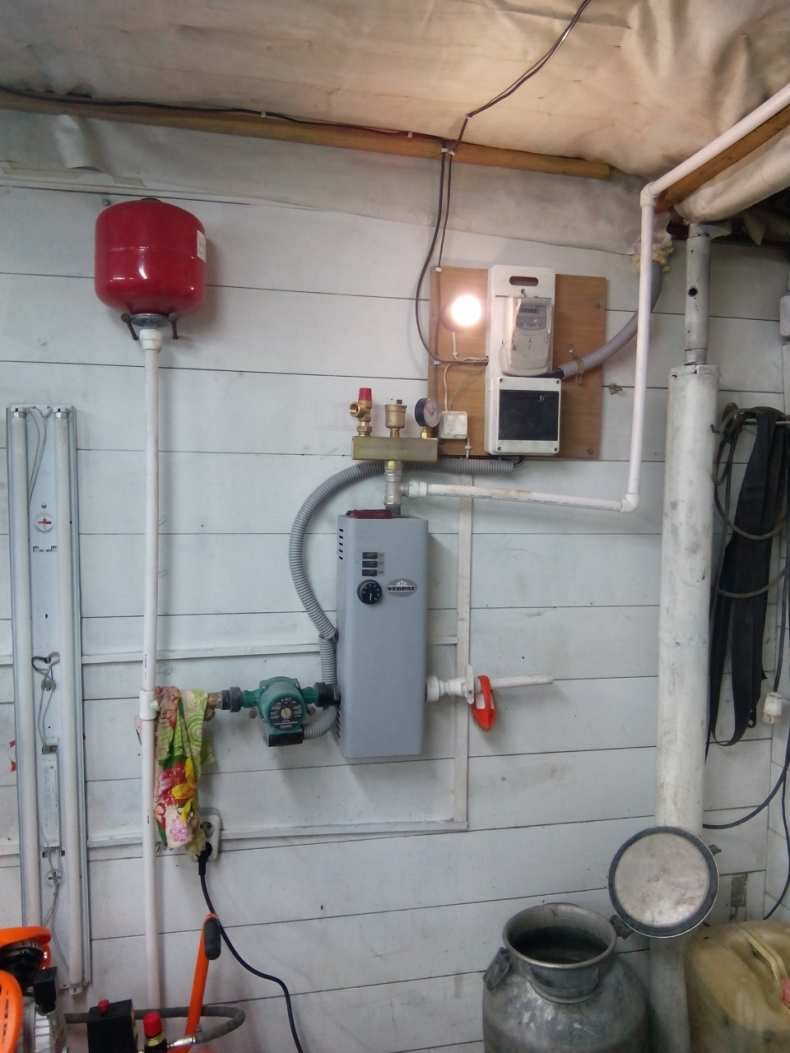

Печка, сделанная из классического газового баллона, позволяет вам отапливать примерно 90 квадратных метров. А если вы усовершенствуете конструкцию отопительного агрегата, то вы также сможете пользоваться горячим водоснабжением.

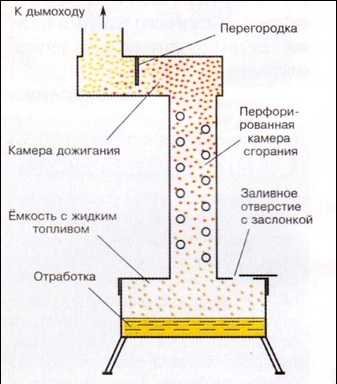

Этому аппарату для работы не требуется устройство подачи воздуха, отработанное масло в камеру сгорания поступает под действием своего веса.

Для изготовления вам понадобится:

Газовый баллон объемом 50 л.
Стальные листы для изготовления накопительного резервуара.
Дымоходная труба, толщина стенки должна быть не меньше 5 мм.

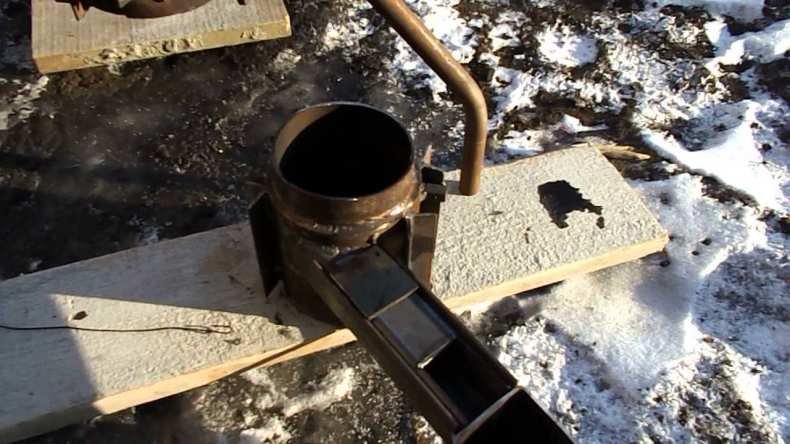

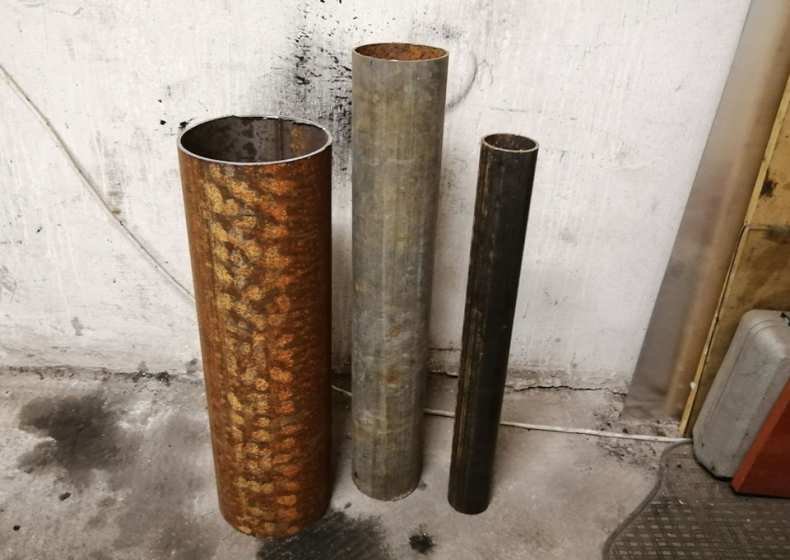

Стальные трубы различного диаметра для создания горелки.
Уголки из стали.

Из инструментов потребуется:

Болгарка.
Сварочный аппарат.
Уровень.
Строительный карандаш.
Линейка.
Молоток.
Дрель.

Процесс изготовления

Перед началом работы важно слить из баллона конденсат, а затем избавиться от одорантного запаха, для этого следует прополоскать баллон с мыльной водой пару раз.

После этого баллон ставится в вертикальном положении и полностью заполняется водой. Для лучшей фиксации закопайте его в землю на треть или половину.
Далее сделайте разметку на баллоне, чтобы идеально ровно срезать верхнюю часть.
Потом верх баллона немного надпиливается болгаркой, и, разумеется, из него начнет течь вода.
Необходимо немного подождать, чтобы часть воды из верхушки вытекла.
Затем уже можно будет отрезать крышку полностью. В дальнейшем крышечка будет закрывать накопительную емкость с отработкой.

Теперь можно слить всю жидкость из баллона. Работаем дальше над созданием печи:

Баллон нужно разместить на небольшом удалении от пола, поэтому отрежьте из уголков 4 фрагмента длиной по 15 см, а затем приварите их к баллону. Установите будущую печь на ножки.

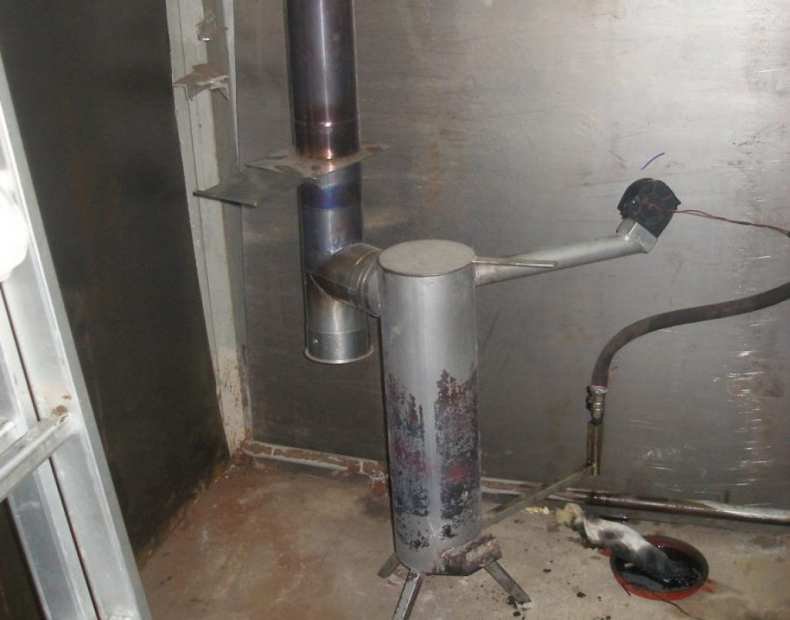

От верхней точки баллона отступите 10 сантиметров, а затем при помощи сварки проделайте круглое отверстие по диаметру дымоотводного патрубка. Эта труба должна быть длиной 60 сантиметров.

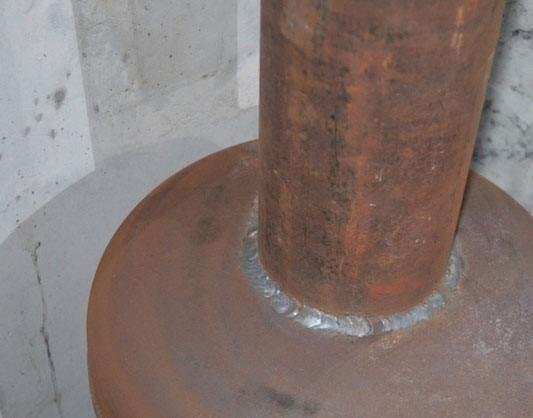

Далее следует внимательно и ответственно приварить патрубок к корпусу, после выполнения сварочных работ следует осмотреть шов на качество и герметичность.

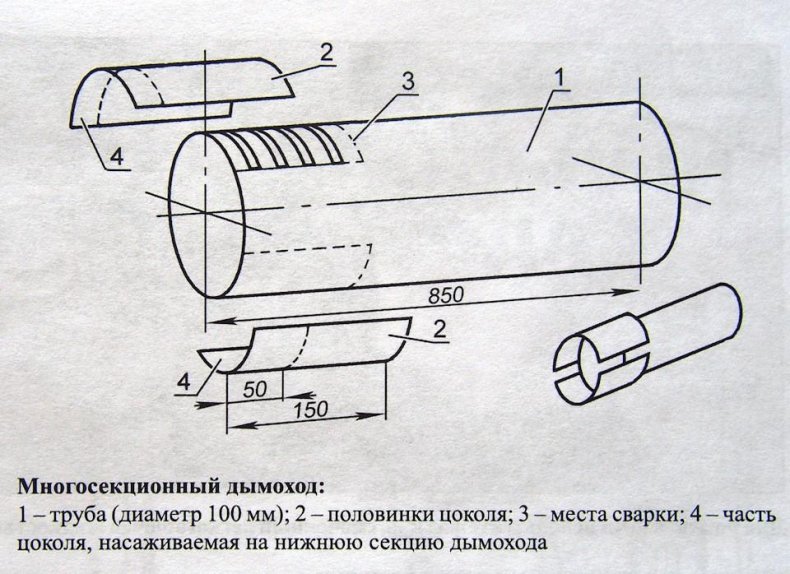

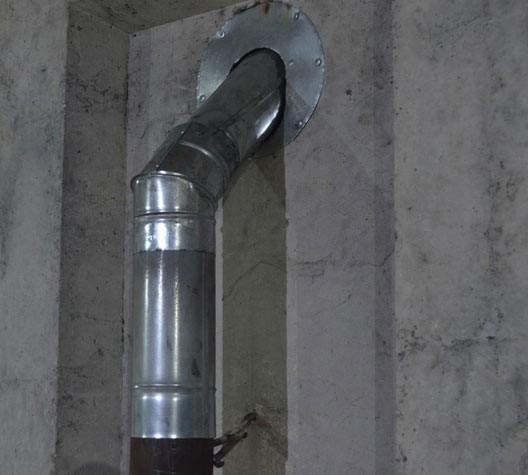

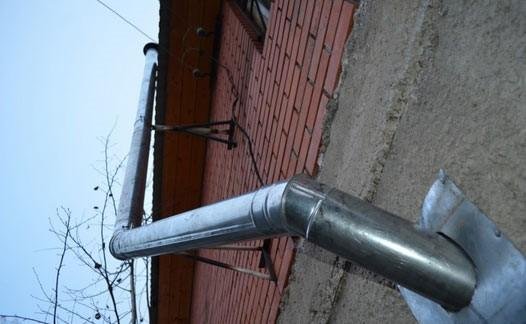

После этого к горизонтальному участку трубы приваривается основной дымоход, длина которого должна быть не меньше 3,5 метров. Сначала нужно зафиксировать дымоход с помощью самодельных опор из уголков, а уже потом приваривать его к печи. В нижней части дымохода следует предусмотреть запирающую заслонку, это нужно для того, чтобы в дальнейшем было удобно его прочищать от скопившейся сажи.
Внизу баллона проделайте болгаркой квадратное отверстие со стороной 8-10 см, потом нужно приварить небольшую дверцу с петлями и задвижкой. С помощью такой простой заслонки будет регулироваться подача воздуха в топку.

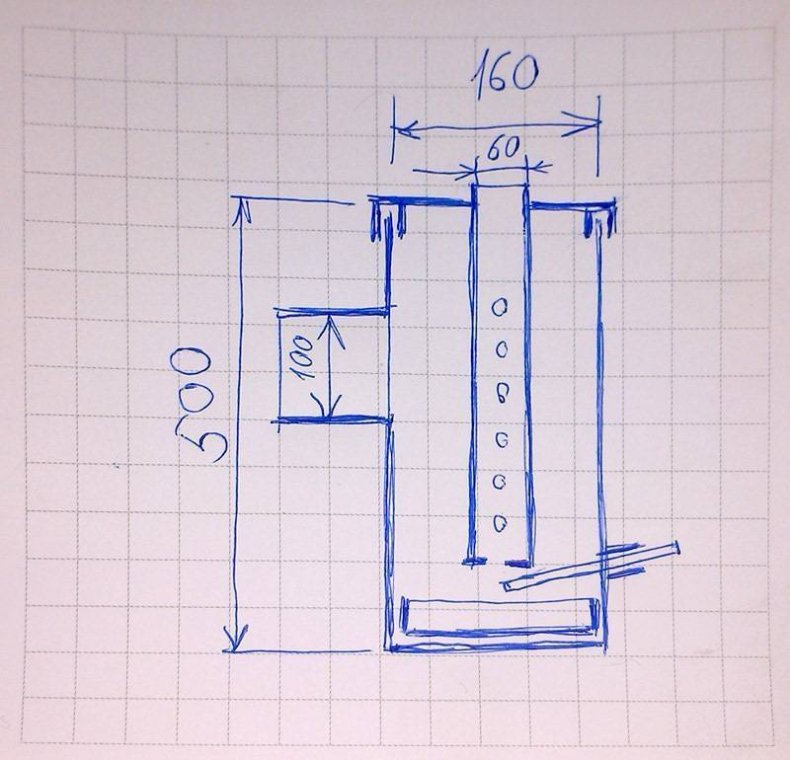

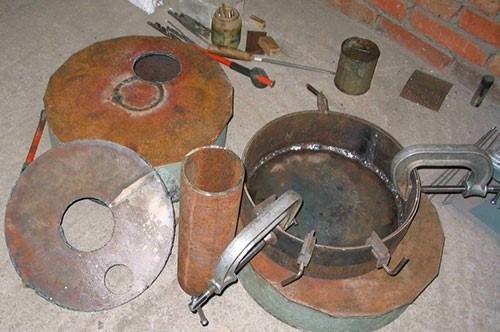

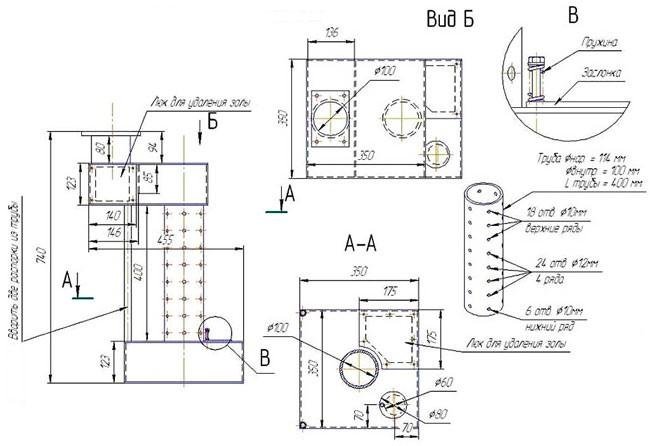

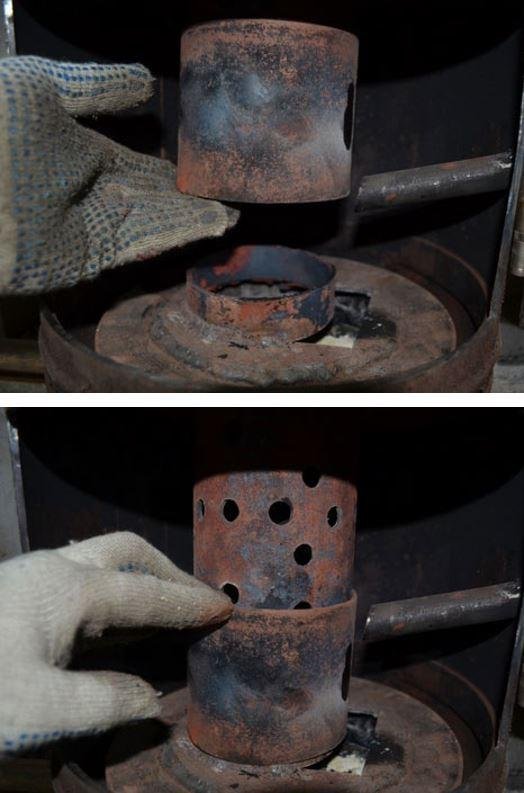

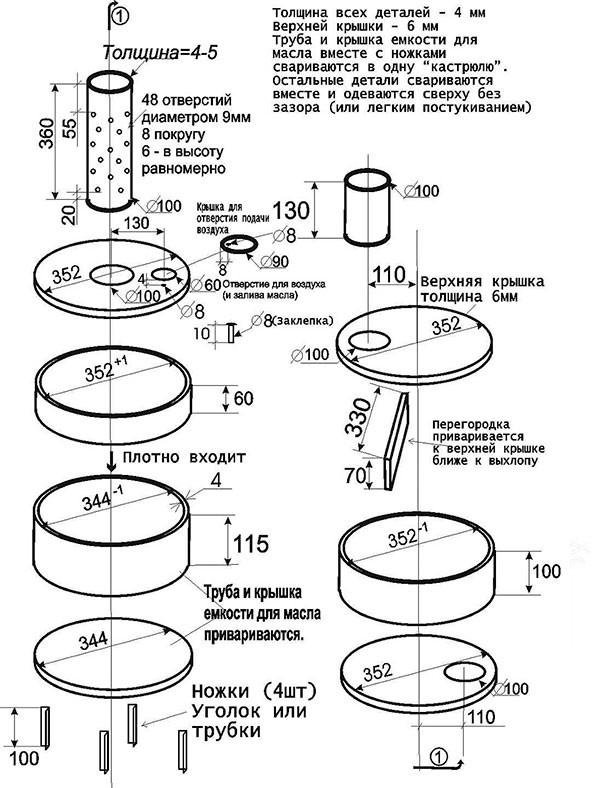

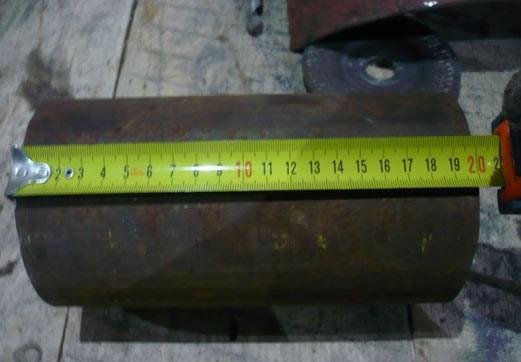

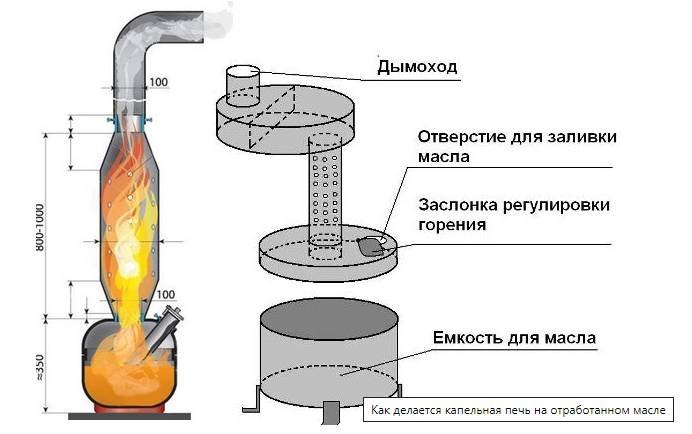

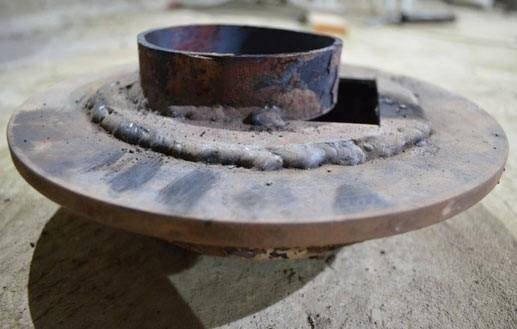

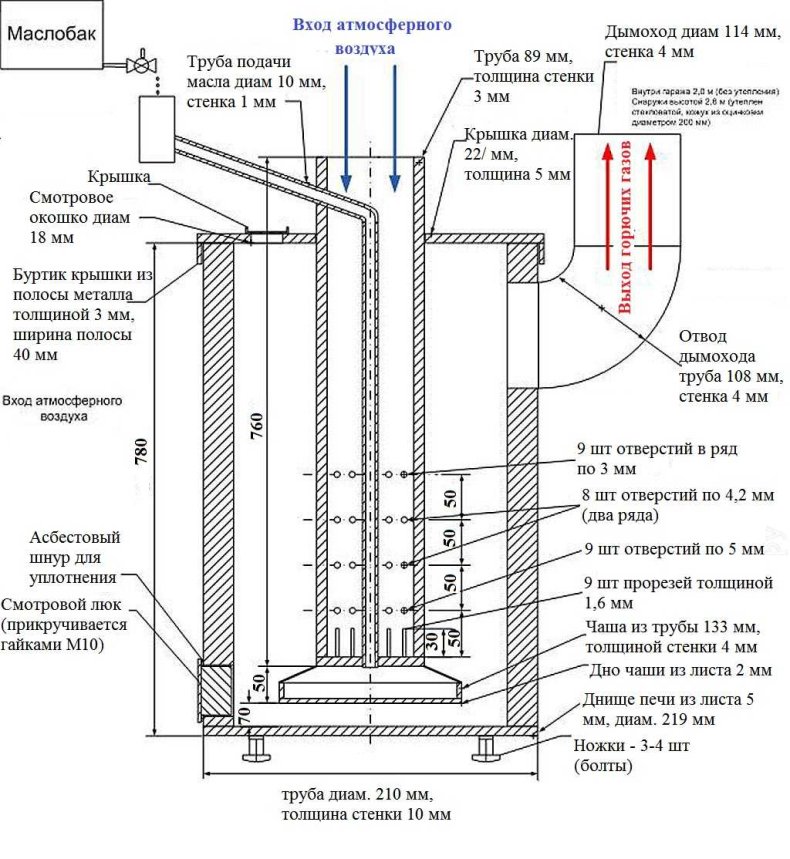

Далее необходимо изготовить резервуар для отработки, для этого возьмите стальную трубу диаметром 14 см, отрежьте от нее кусок длиной 10 см.
Потом отрежьте от листового металла круг диаметров 14 см, после чего приврите его к отрезку трубы.
Теперь возьмите отрезанную верхушку от баллона, вырежьте в ней отверстие диаметром 10 см, а также еще одно сборку диаметров 4 см. В меньшее отверстие следует вварить горловину с металлической крышкой, сюда будет вливаться отработанное масло.

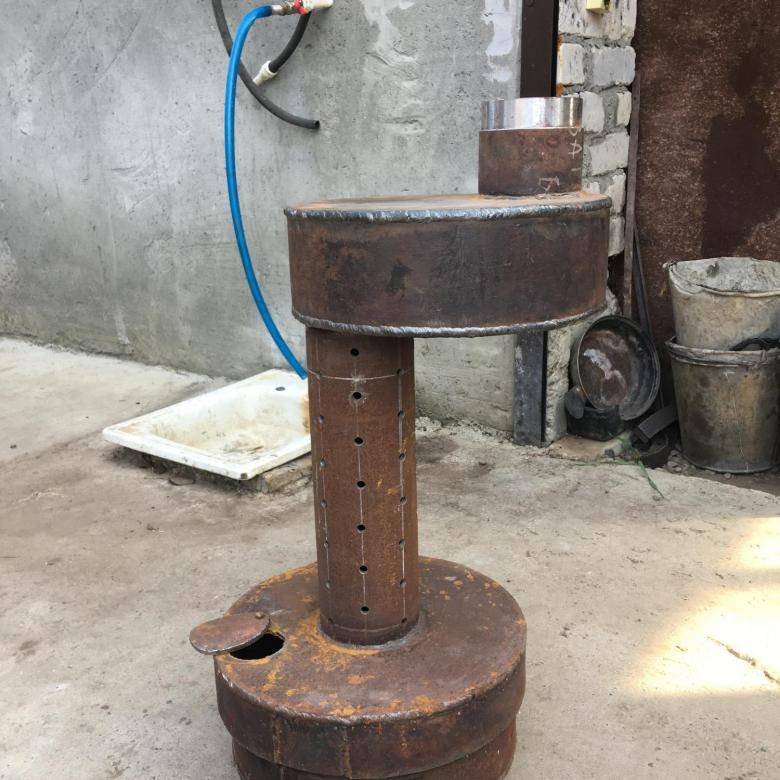

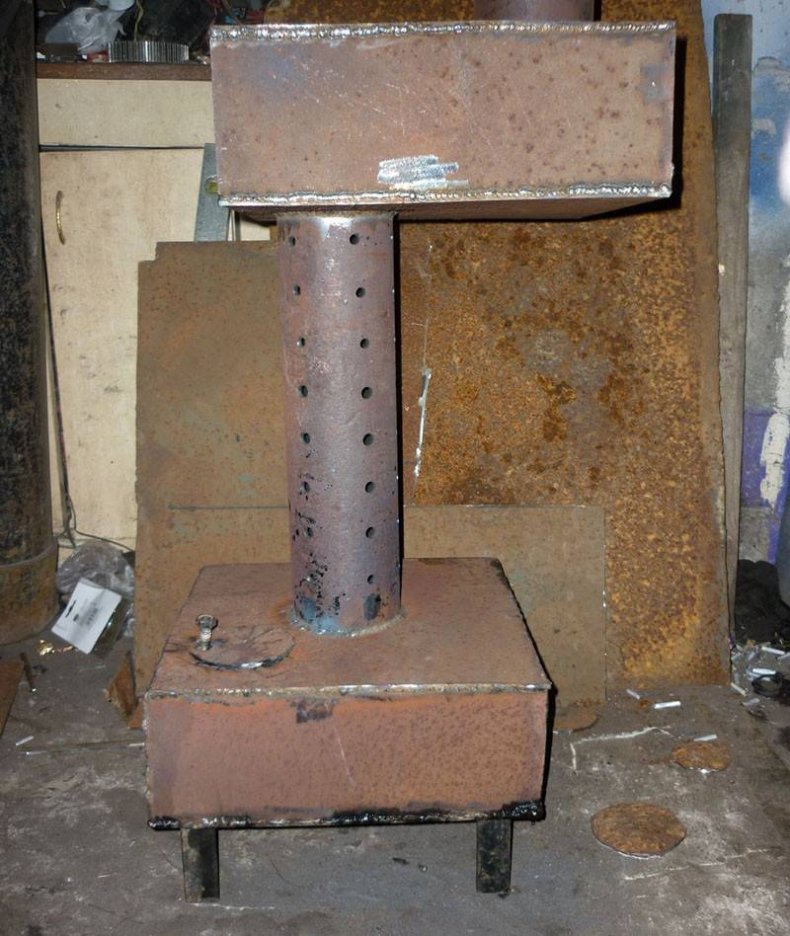

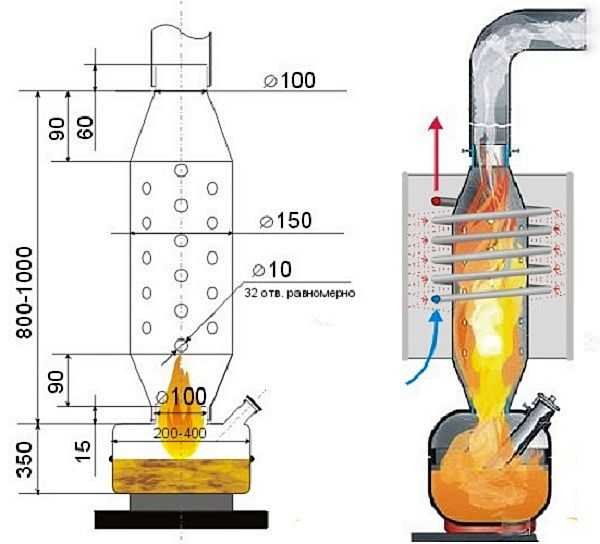

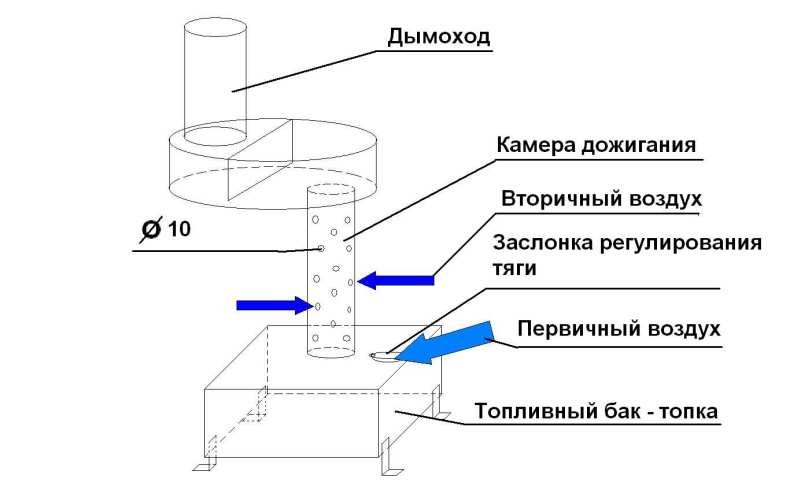

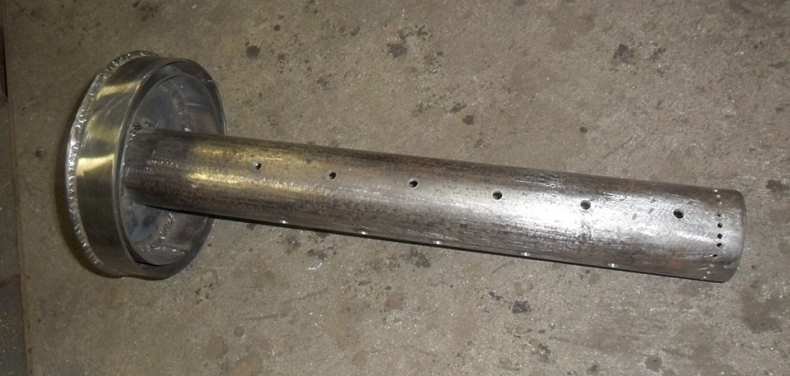

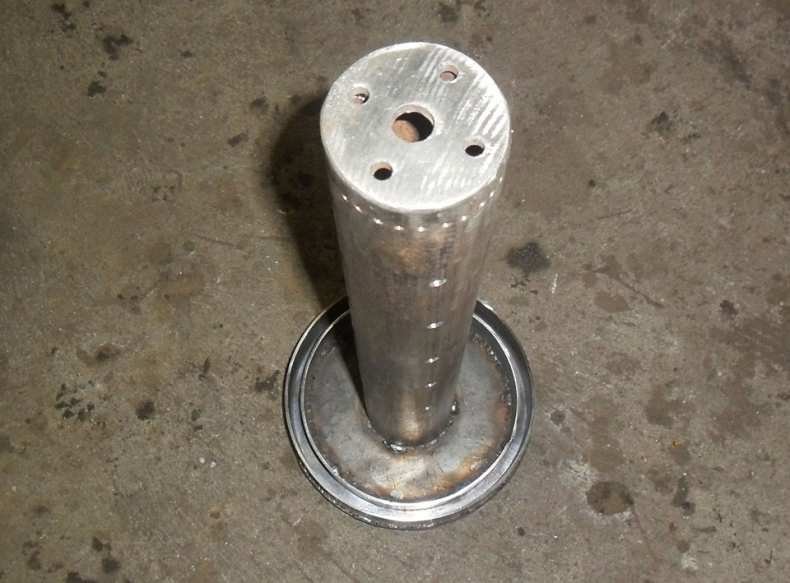

Возьмите отрезок стальной трубы диаметров 8 см и длиной 70 см. Один конец трубы заварите куском листового металла.

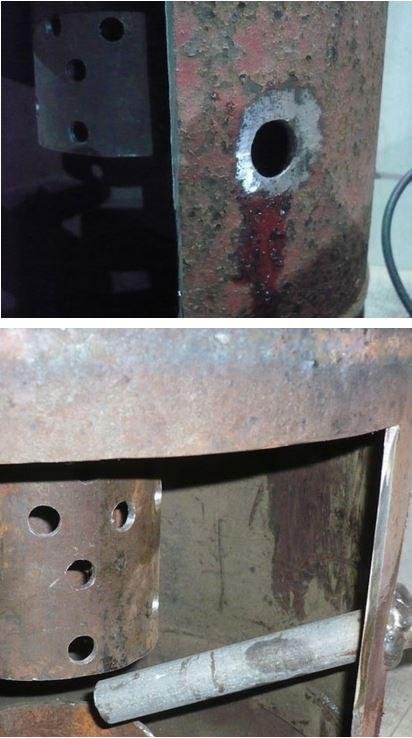

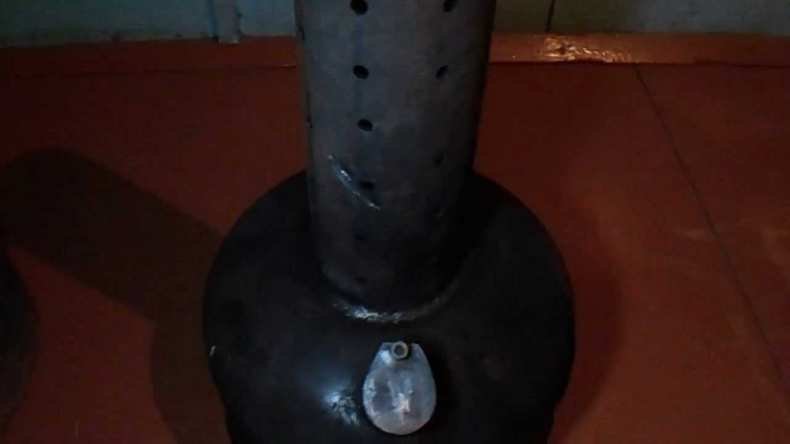

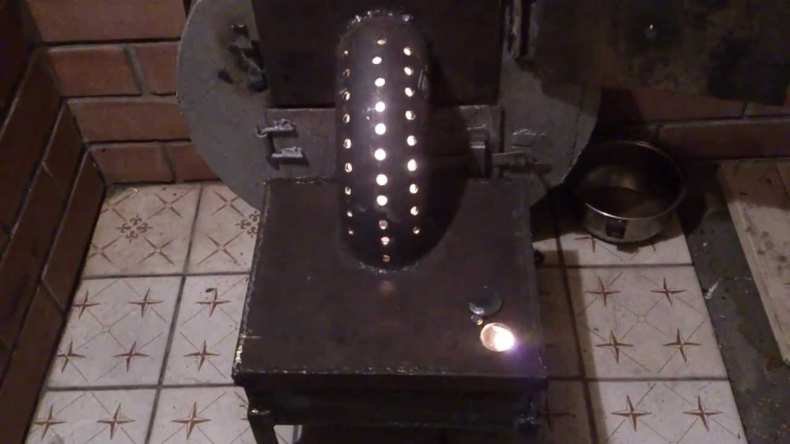

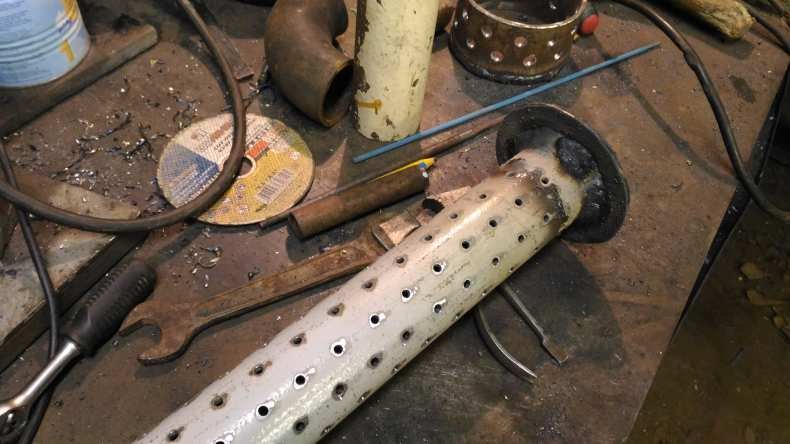

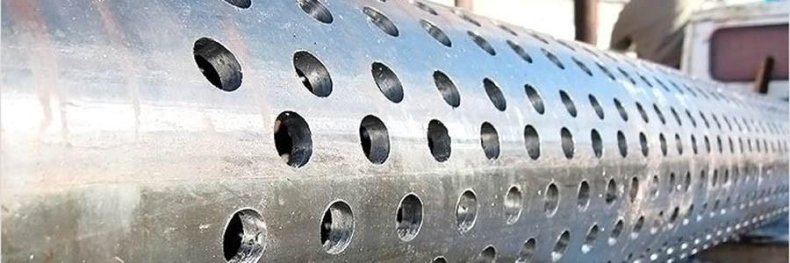

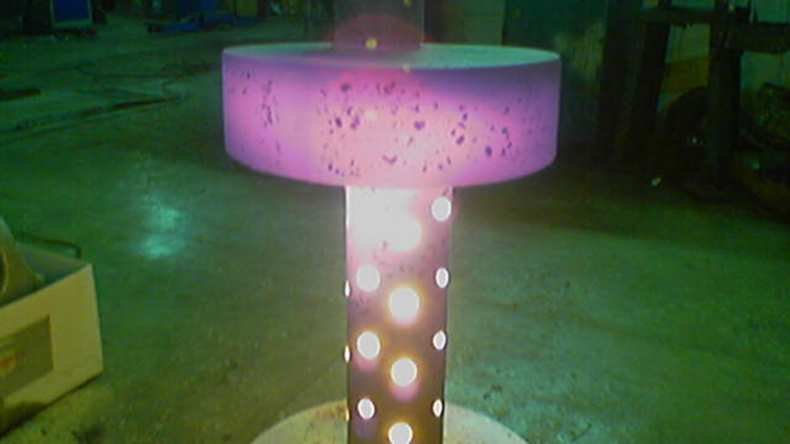

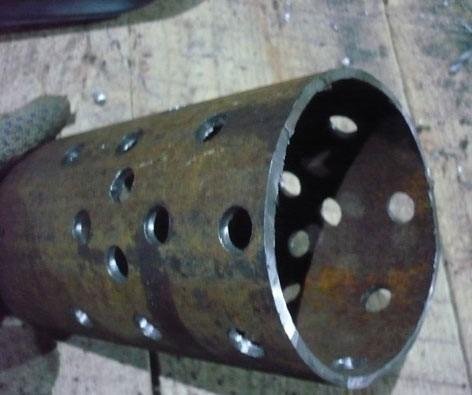

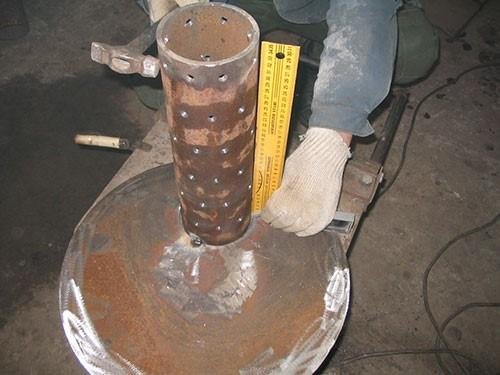

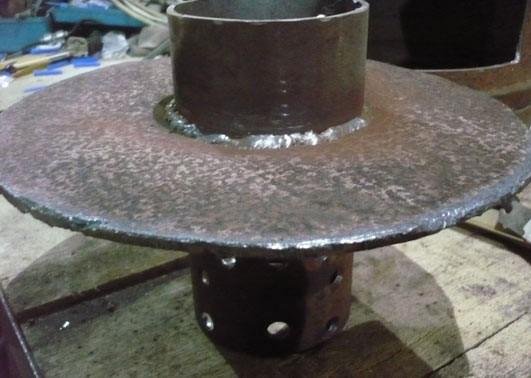

Просверлите 6 рядов по 8 отверстий диаметром в 1 см. Все отверстия важно просверлить равномерно на 45 см участке трубы с заваренным торцом.

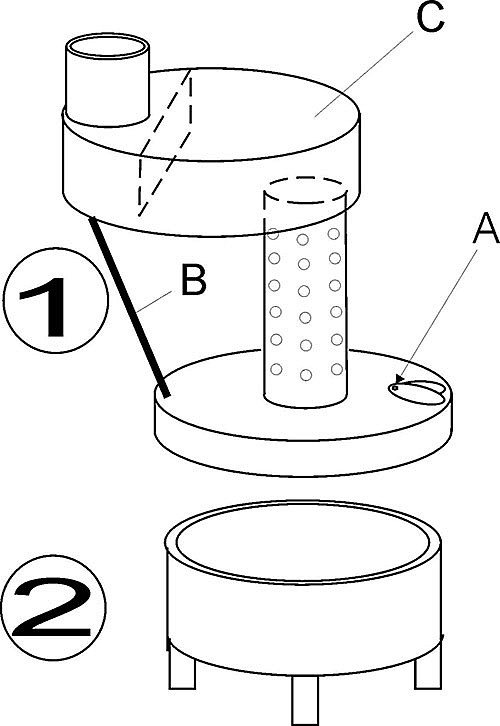

Собранная штанга с отверстиями монтируется внутрь баллона. В верхней части крышка приваривается к стенкам.

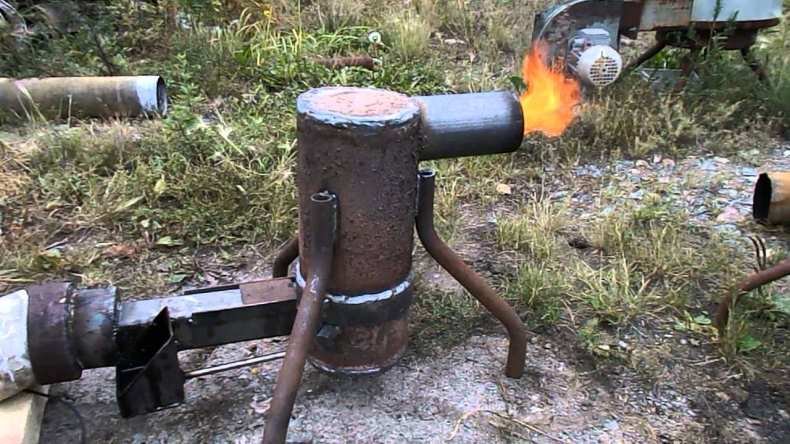

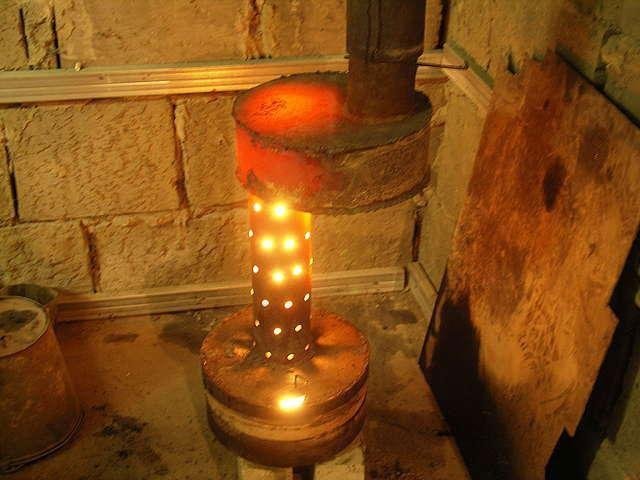

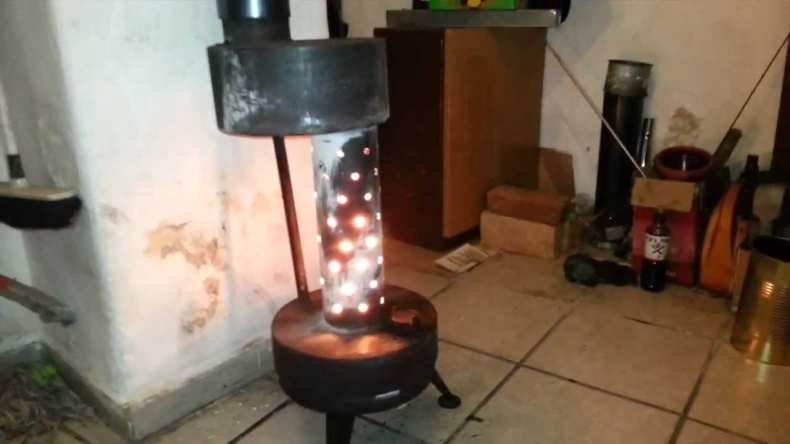

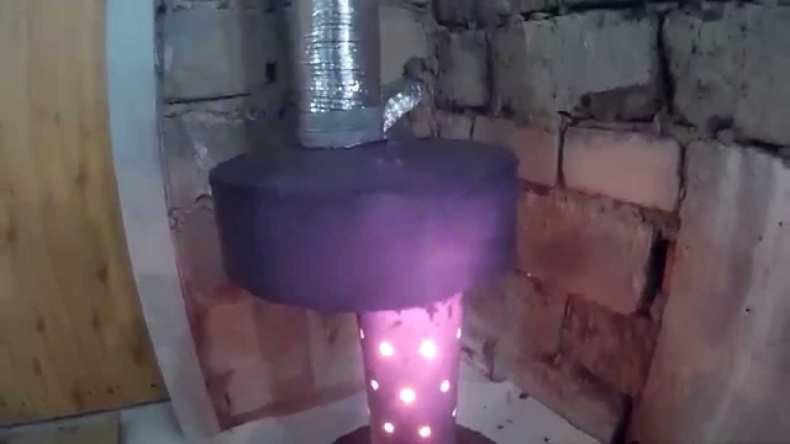

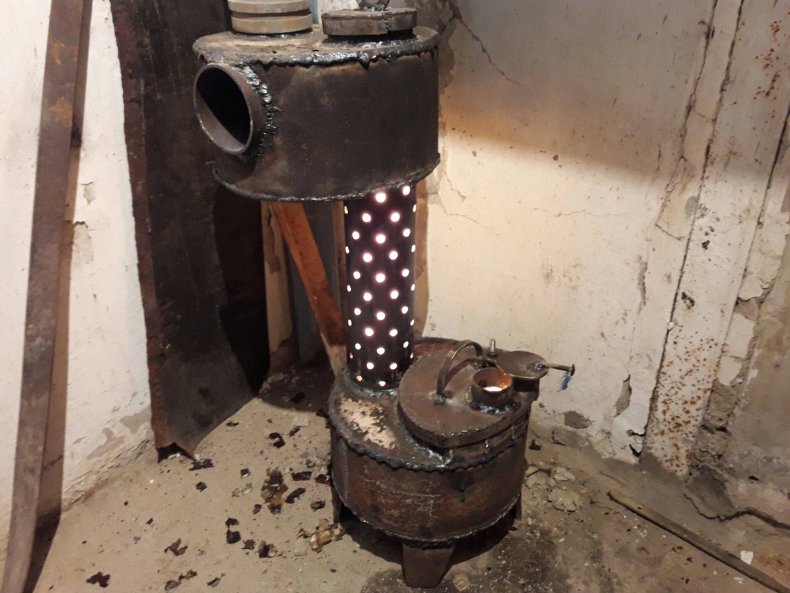

Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

Полезные рекомендации по пожаробезопасности

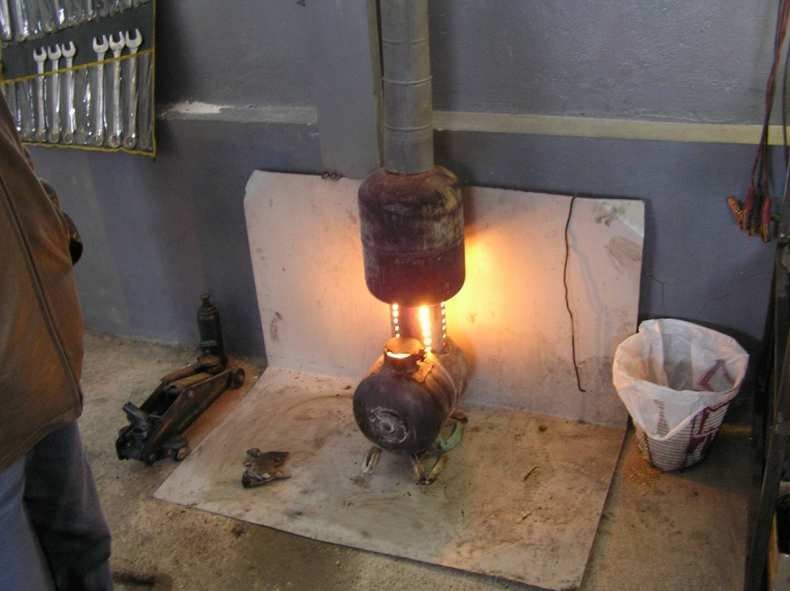

Для установки печи важно подготовить жаростойкое бетонное основание, либо сложить его из кирпичей.

Если печь установлена ближе 1,5 м к стене, то печь следует отделать изолирующим материалом.

Недопустимо монтировать печь на сквозняке, поскольку он способен перебросить пламя печи на легковоспламеняемые материалы.
Все легковоспламеняемые предметы и вещи важно убрать на расстояние 2,5-3 метров от печи.
Для топки важно применять отработанное масло, которое не содержит крупных частиц и посторонних примесей.
Если печь вышла на высокоэффективный режим работы, который сопровождается громким гулом, то доливать отработанное масло накопитель запрещено (залить можно лишь после остывания печи).
Накопительный бак с отработкой следует заполнять лишь на 70%, сверху следует долить 30-40 мл бензина для быстрого розжига печи.
