Как сделать теплый пол своими руками: схема устройства и монтажа водяного, инфракрасного и электрического отопления пола

Автор: Школа творчества "Алма"

Теплый пол можно использовать в качестве основного и дополнительного отопления. Самостоятельная установка системы – сложная задача.

Чтобы справиться с ней, потребуются специальные знания и практические навыки. Перед началом работ следует ознакомиться с инструкцией и техникой безопасности.

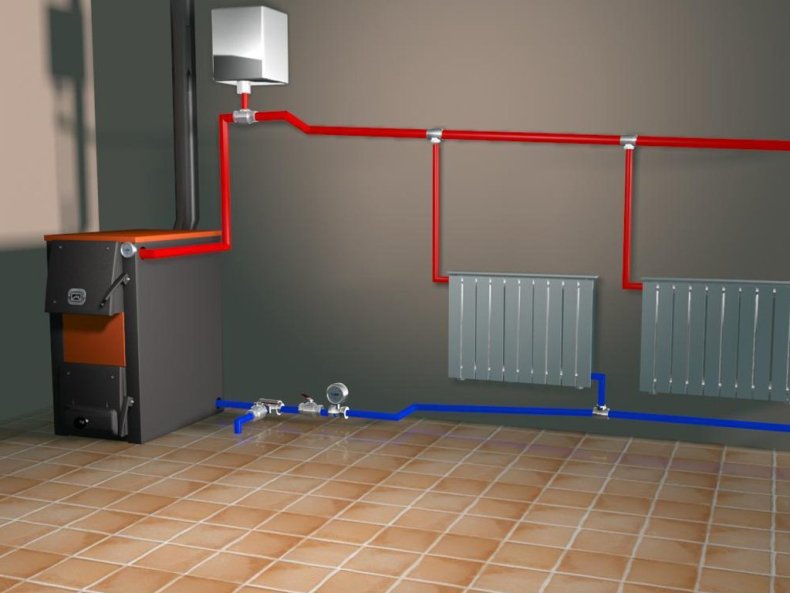

Популярность этого отопительного комплекса обусловлена безопасностью и долгим сроком службы. Главным преимуществом теплого пола является его принцип работы. Традиционное отопление представляет собой систему радиаторов. Комнаты в этом случае прогреваются неравномерно.

Теплый пол функционирует иначе. Благодаря тому, что нагревательные элементы располагаются по всему периметру, площадь нагрева значительно увеличивается. Температуру воздуха регулируют с помощью программы «Умный дом» или специального датчика.

Важно! Теплый пол формирует зону комфорта. Ее высота – 1 м от пола. Этого вполне достаточно, чтобы повысить температуру воздуха в помещении до 25-28 ^оС.

На работу отопительной системы влияет мебель и ковровое покрытие. У любого материала помимо стандартных характеристик есть такой показатель как теплопроводность. От него зависит количество тепла, которое поступит в помещение.

Содержание

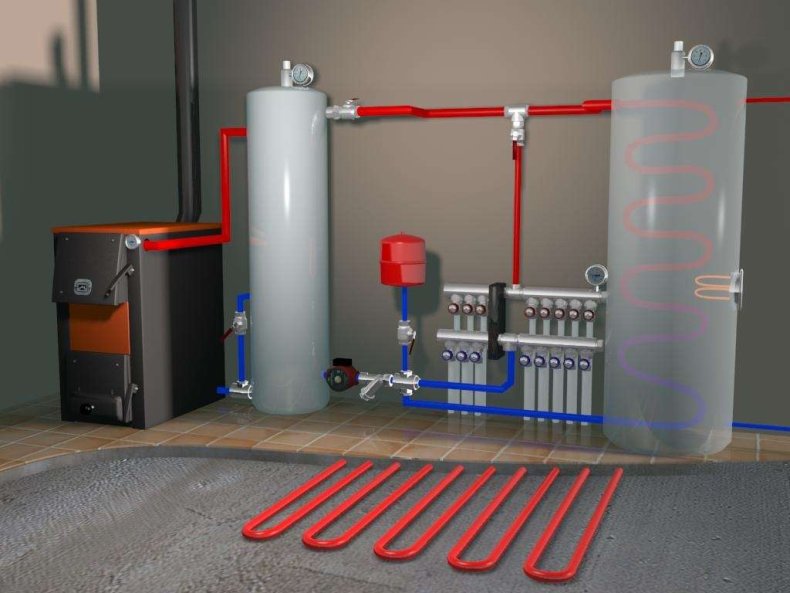

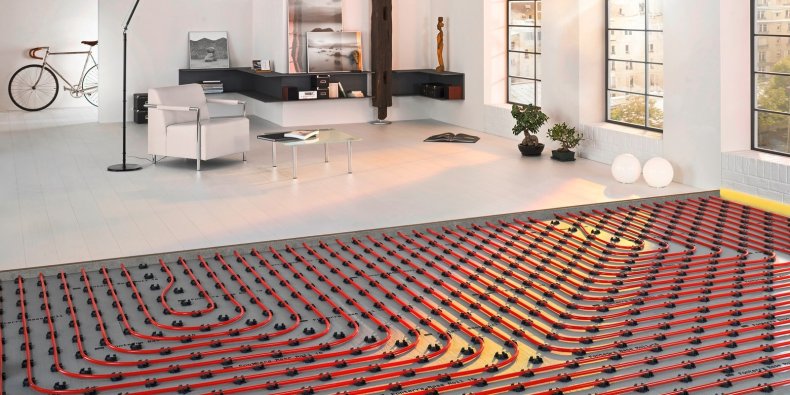

Устройство и разновидности теплого пола

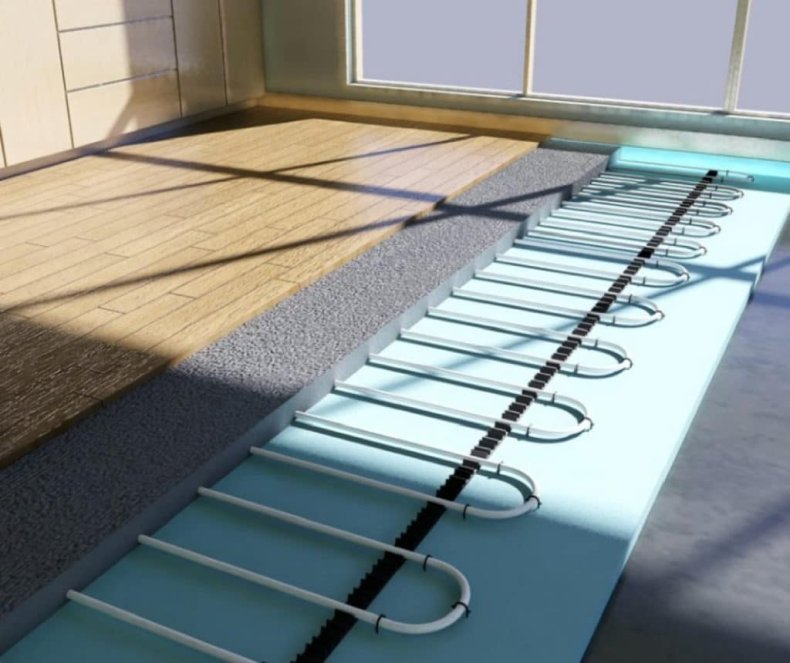

Теплый пол отличается довольно простой конструкцией. Систему укладывают на основание и заливают раствором, изготовленным из песка и цемента. Готовую стяжку покрывают плиткой, ламинатом или линолеумом.

Выделяют такие типы отопительной системы, как:

Водяной;
Электрический;
Комбинированный (смешанный).

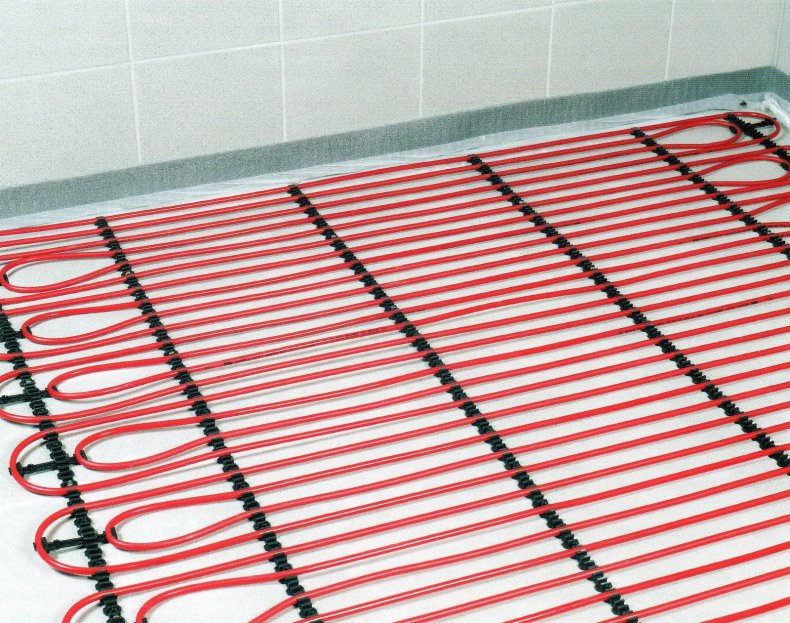

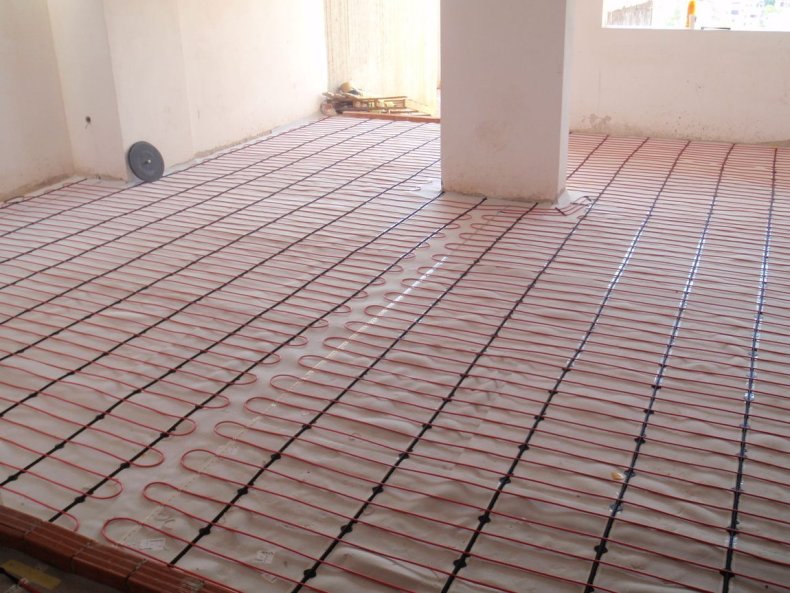

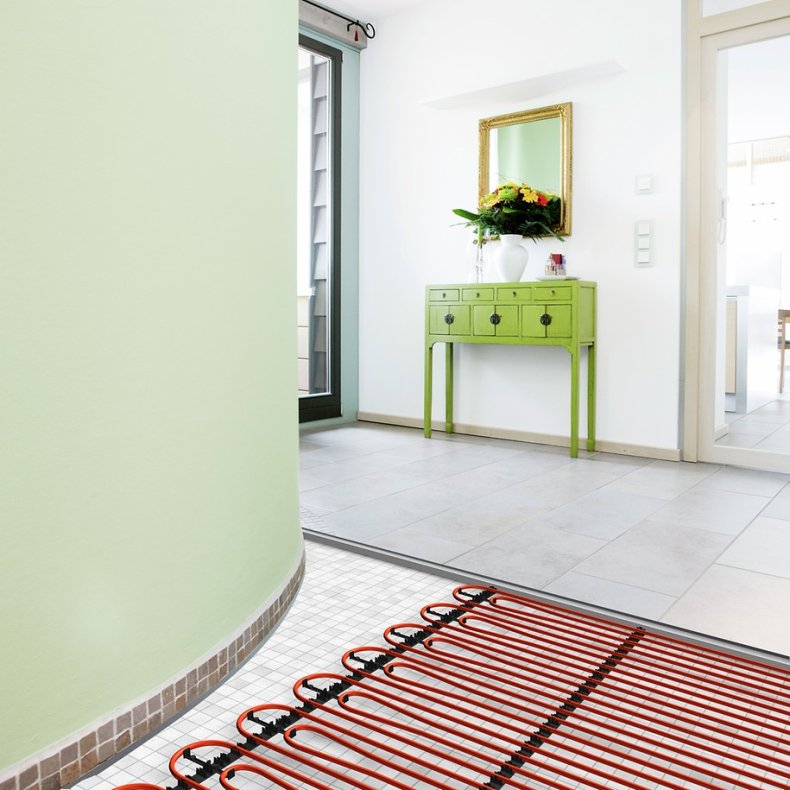

Источником тепла может быть как горячая вода, так и электрический кабель. В функции последнего входит преобразование электричества в тепловую энергию.

Главный параметр электрической отопительной системы – удельное тепловыделение. В зависимости от того, какие материалы использовались при установке, он варьируется в пределах 15-25 Вт/м.

Важно! Изоляционный слой должен выдерживать больше 100 ^оС. Его повреждения часто становятся причиной короткого замыкания. Чтобы предотвратить аварию, не следует устанавливать кабель с повышенным тепловыделением.

Выбрав теплый пол водяного типа, собственник может столкнуться с утечкой теплоносителя через трещины в каналах и местах, где они соединяются. В этом случае проблему решают посредством гидроизоляции.

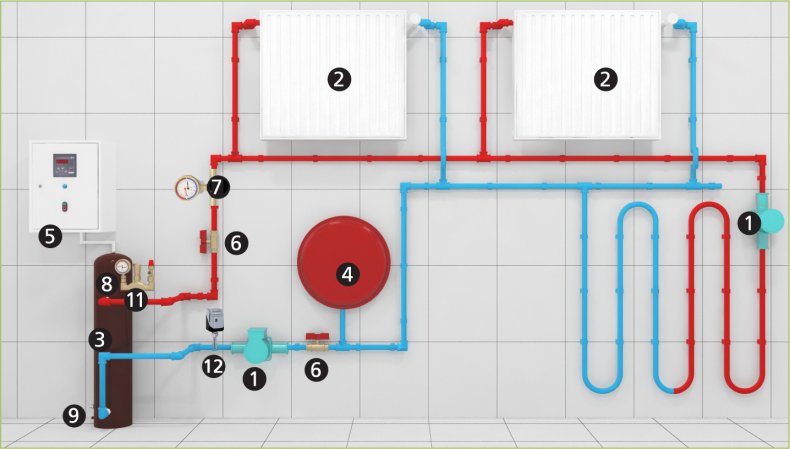

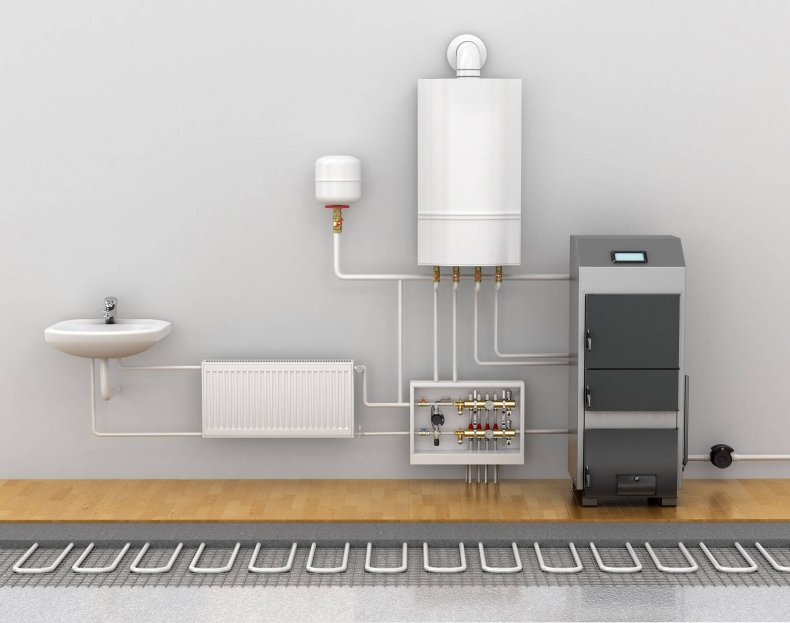

Комбинированное отопление (совмещение теплого пола и традиционной системы) особенно популярно в регионах с суровым климатом.

Необходимые расчеты

Для каждого помещения длину и диаметр труб, из которых составляют систему, рассчитывают по отдельности. Чтобы сэкономить время и обеспечить достаточную теплоотдачу, используют специальную программу.

При этом ориентируются на параметры комнаты и мощность котла.

Также учитывают свойства финишного покрытия и особенности материала, из которого сделаны стены, трубы, перегородки и перекрытия.
Особое внимание обращают на гидравлическое сопротивление тр.
Значение этого показателя зависит от количества изгибов и длины контуров.
Чтобы стабилизировать его, большие ветви делят на несколько частей.

Расчет отопительной системы включает в себя формирование списка запорной арматуры и выбор материала для тепло- и гидроизоляции.

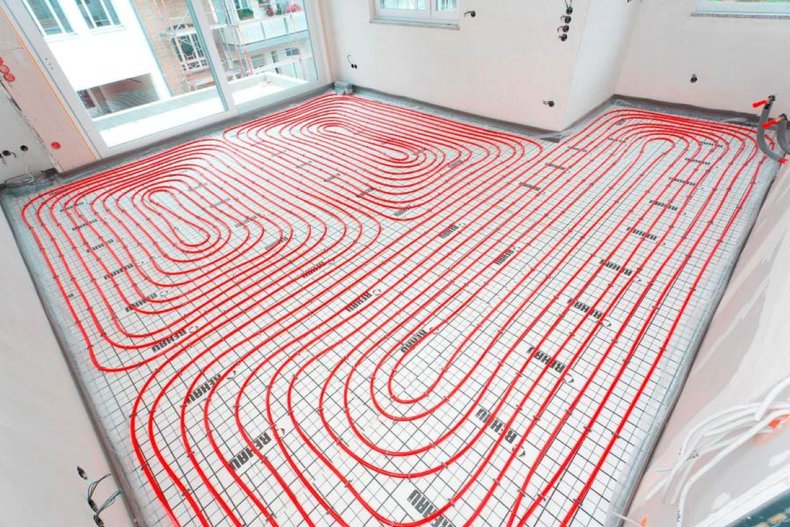

Как проложить маршрут

Трубы прокладывают, следуя рекомендациям. Вода, проходя по трубам, медленно остывает, поэтому система должна брать начало от наружных стен. Они прогреются, если теплоноситель будет достаточно горячим.

В противном случае трубы придется утеплять дополнительно. Есть несколько схем укладки:

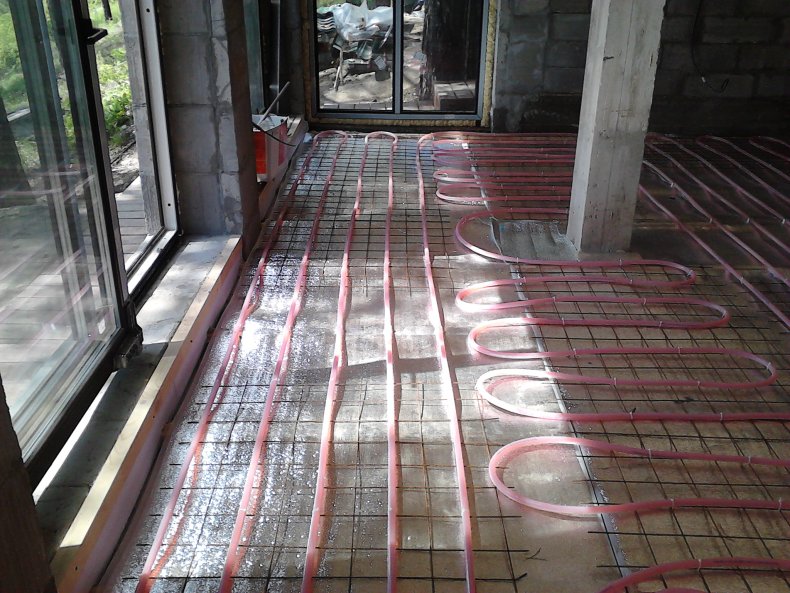

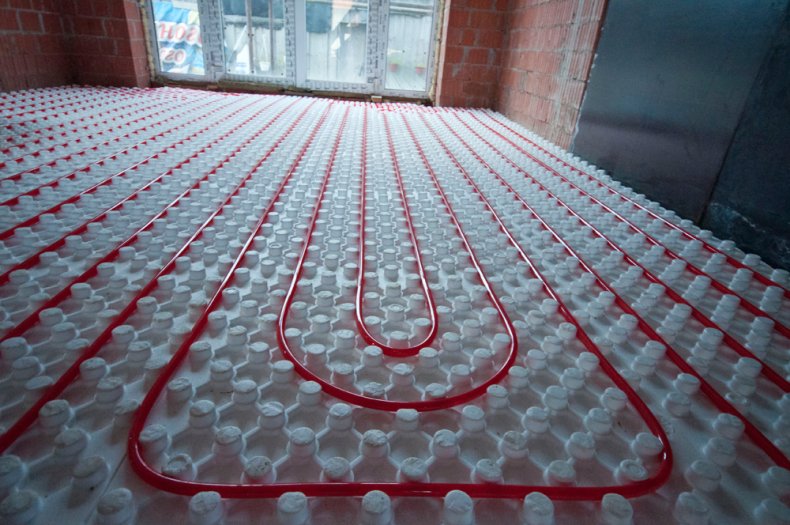

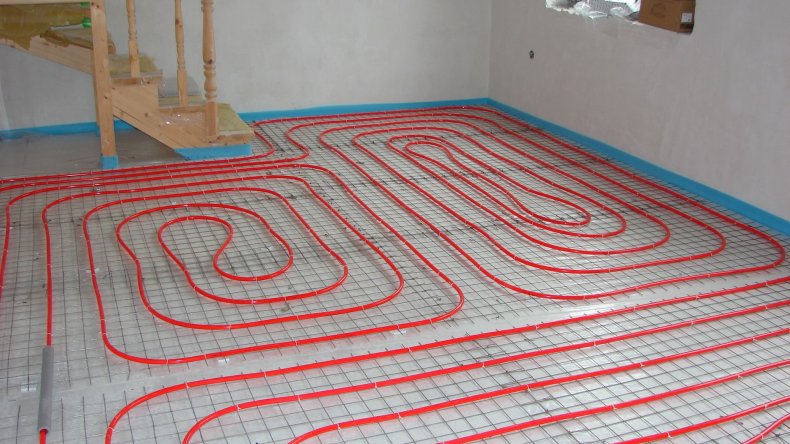

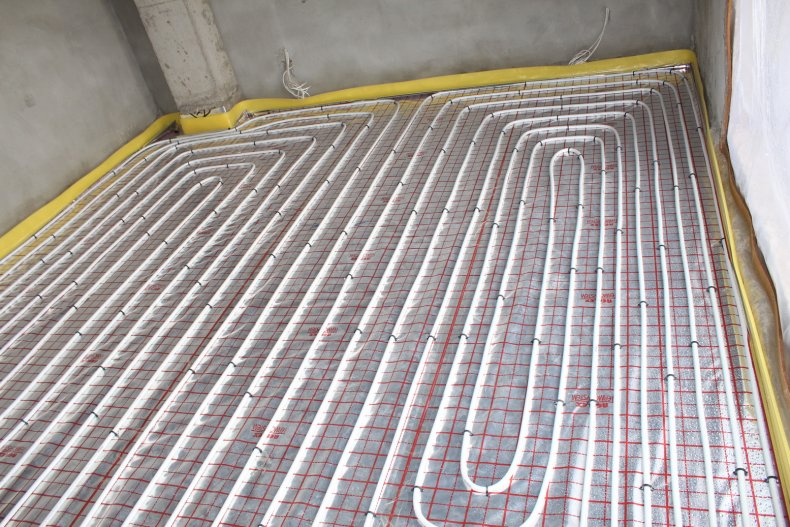

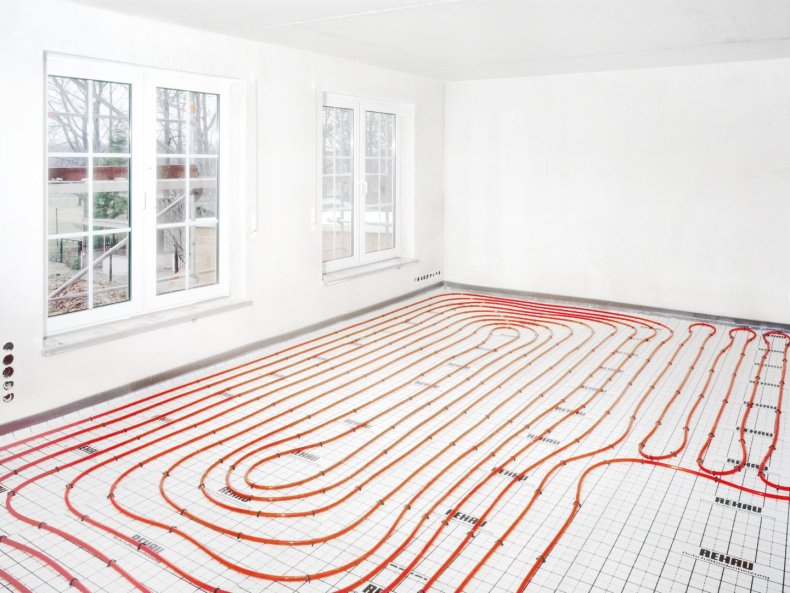

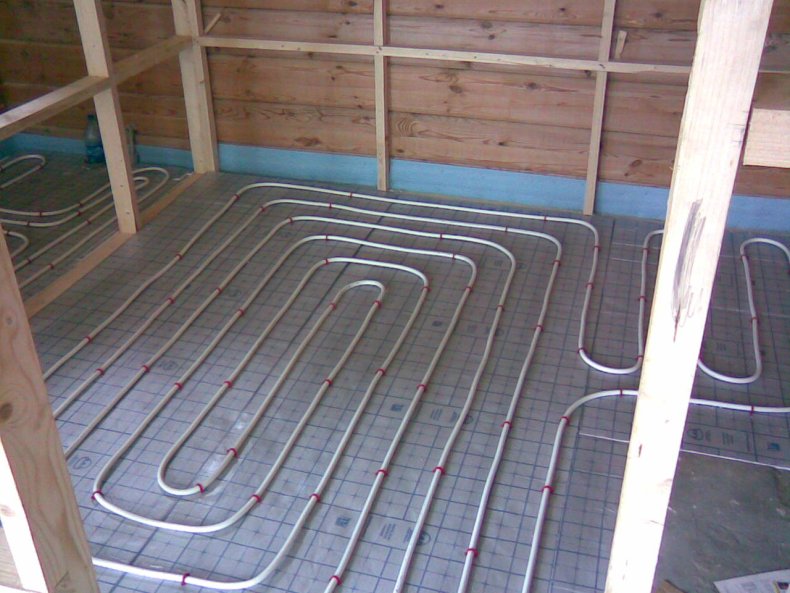

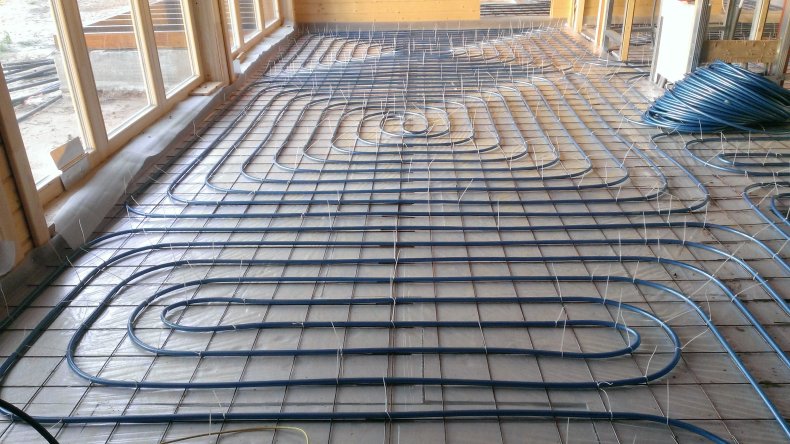

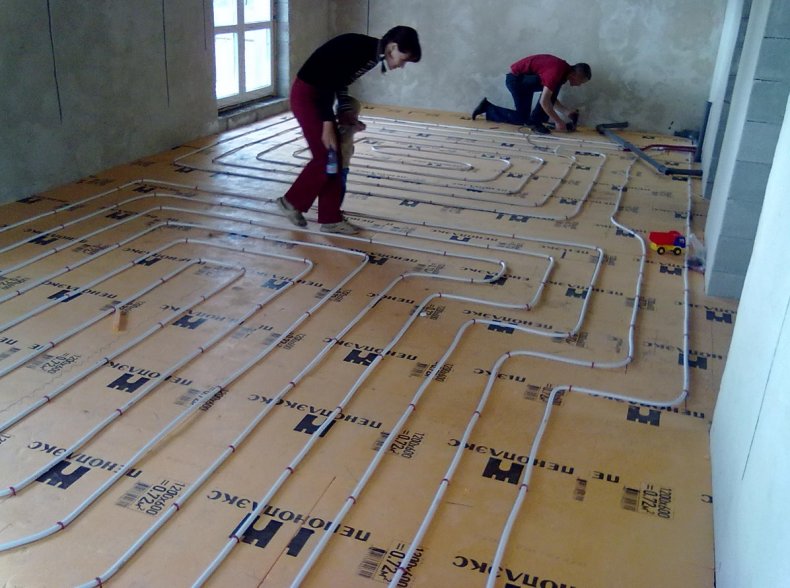

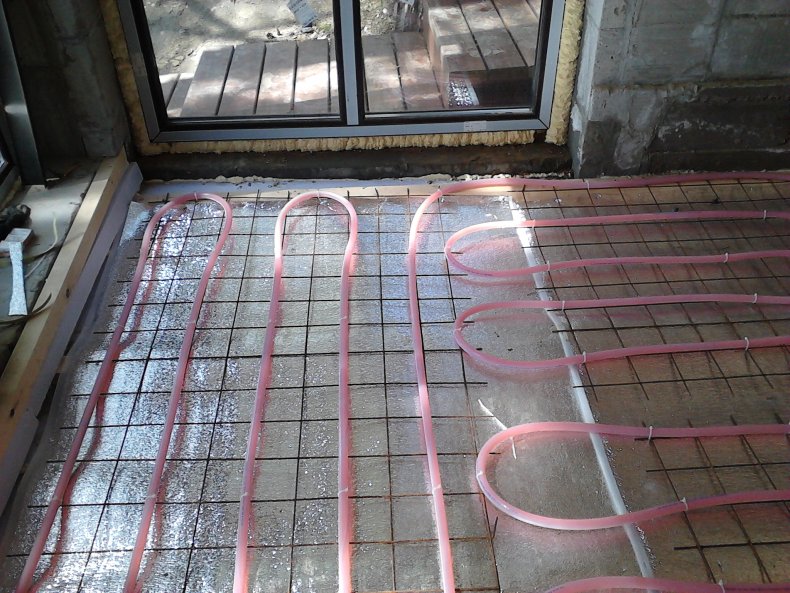

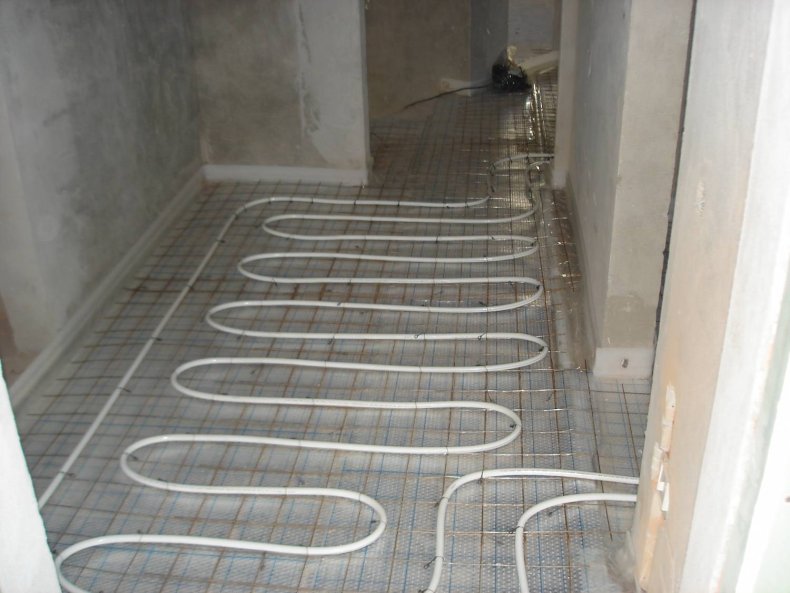

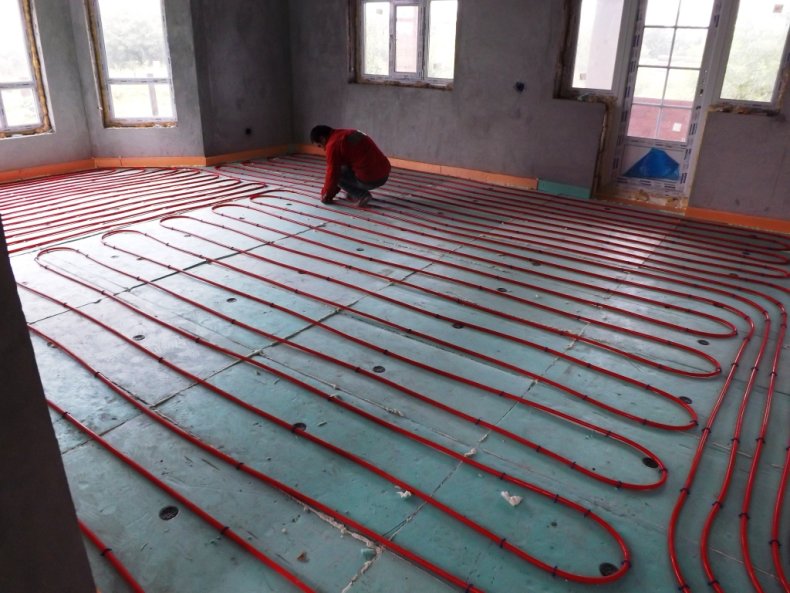

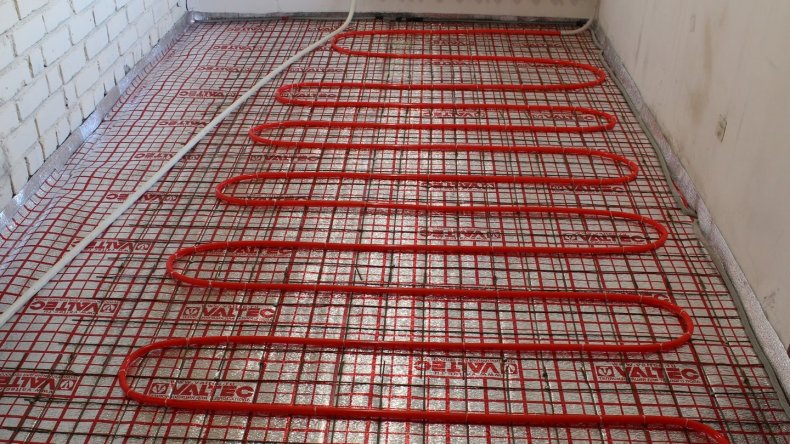

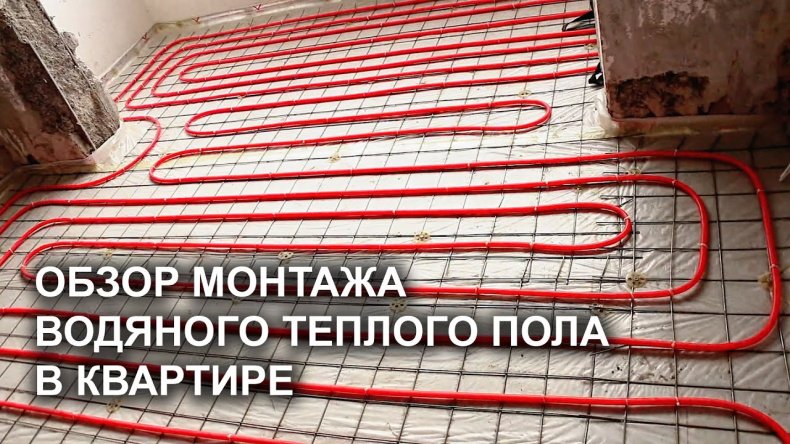

В помещениях с наружными стенами используют «змейку»;

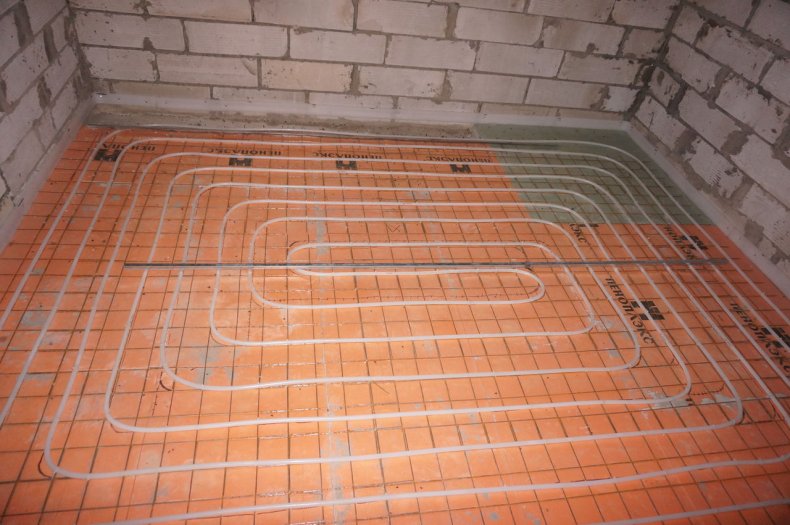

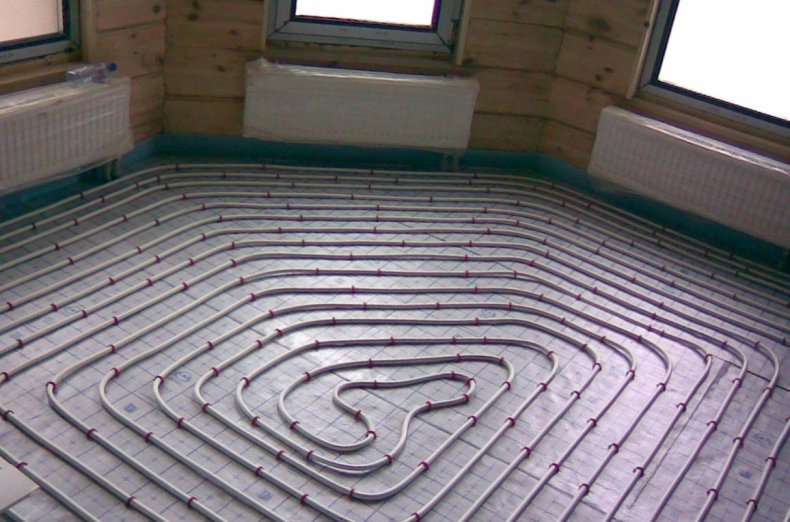

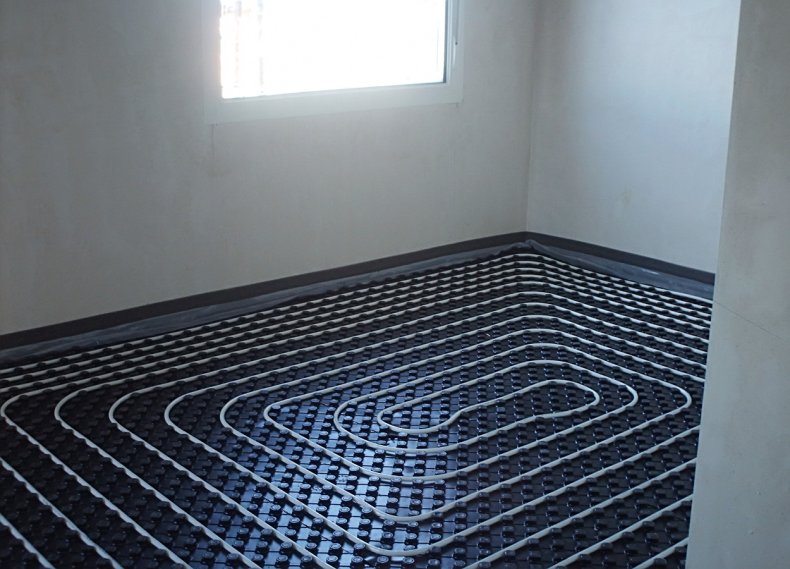

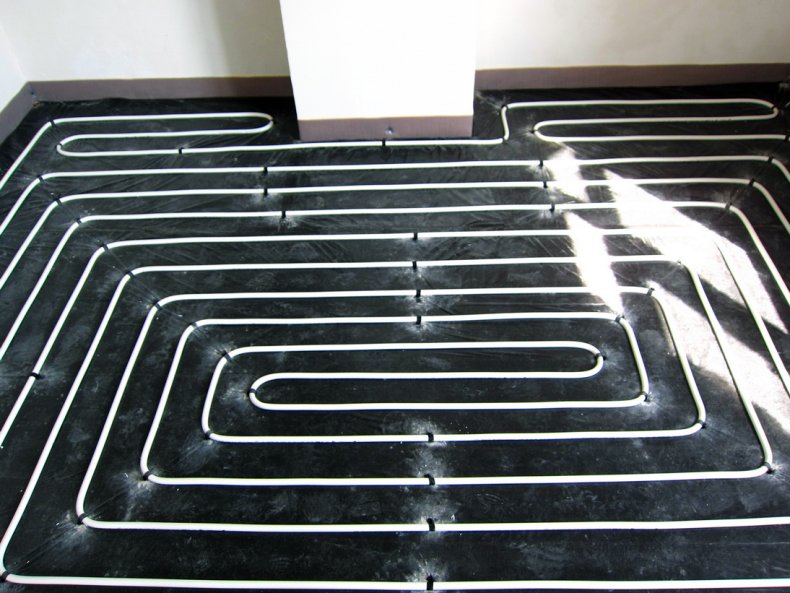

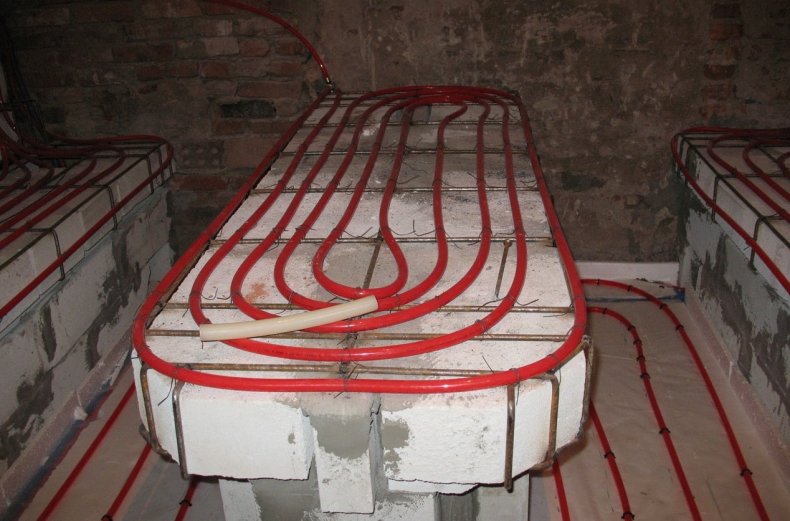

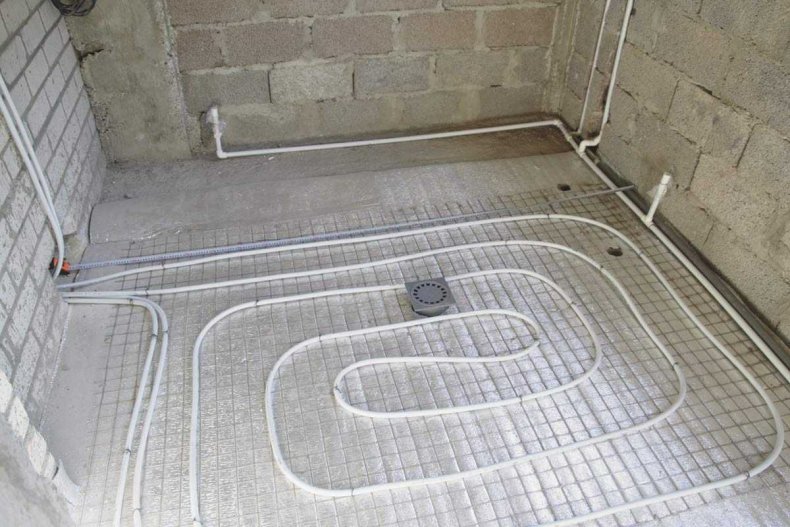

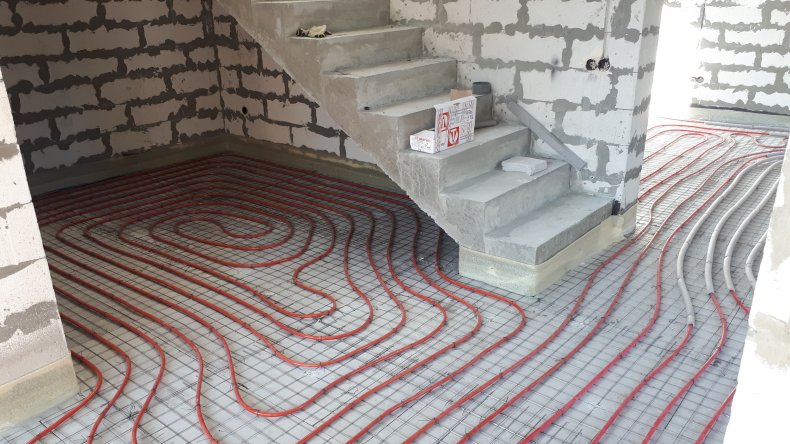

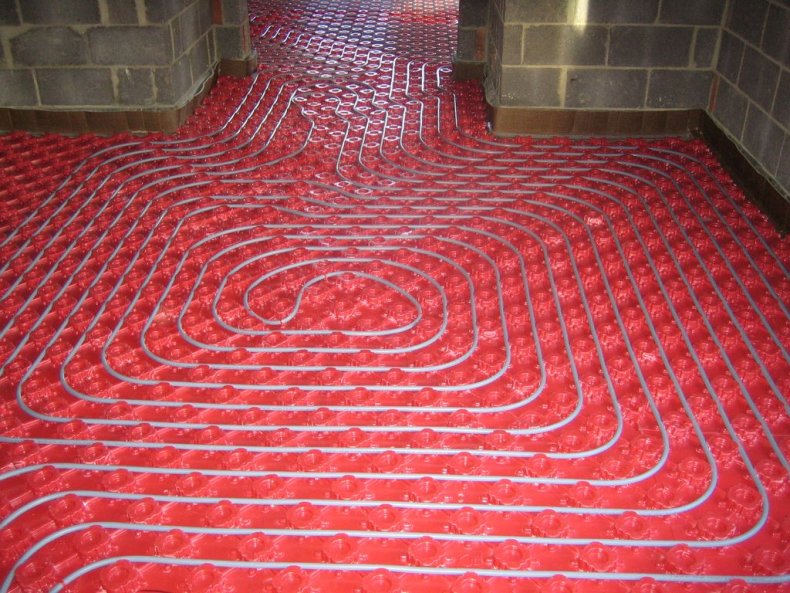

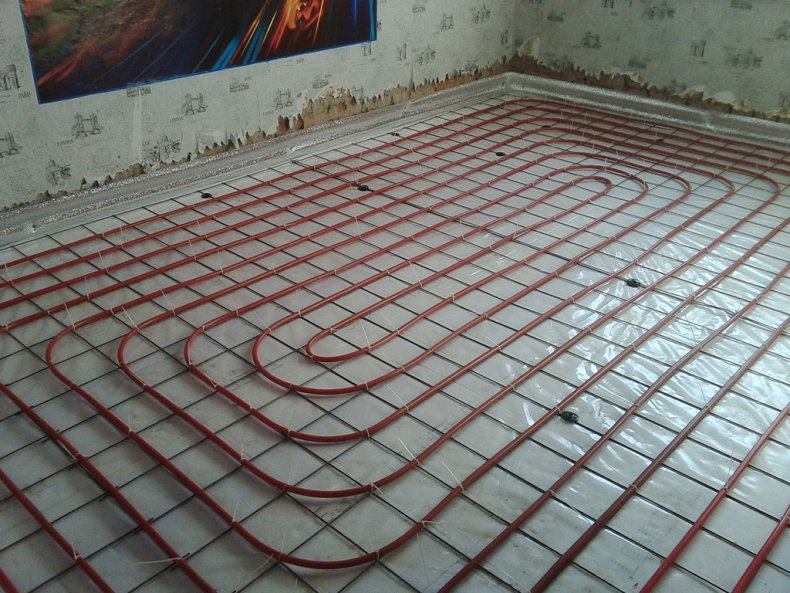

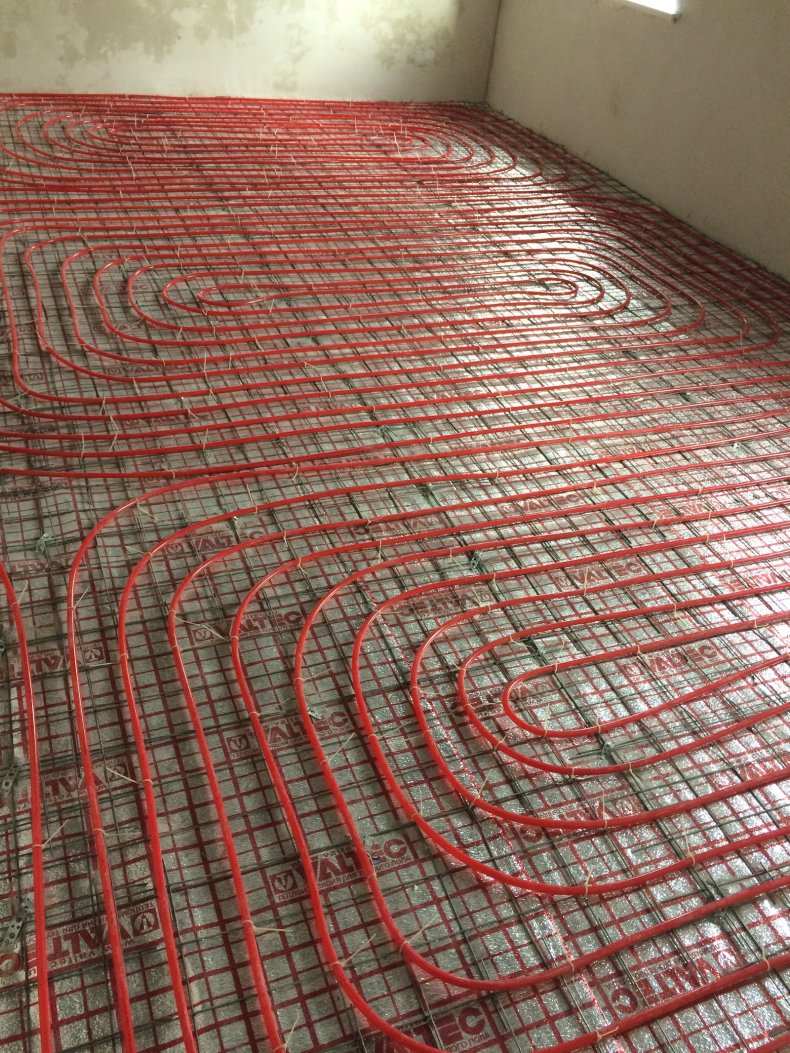

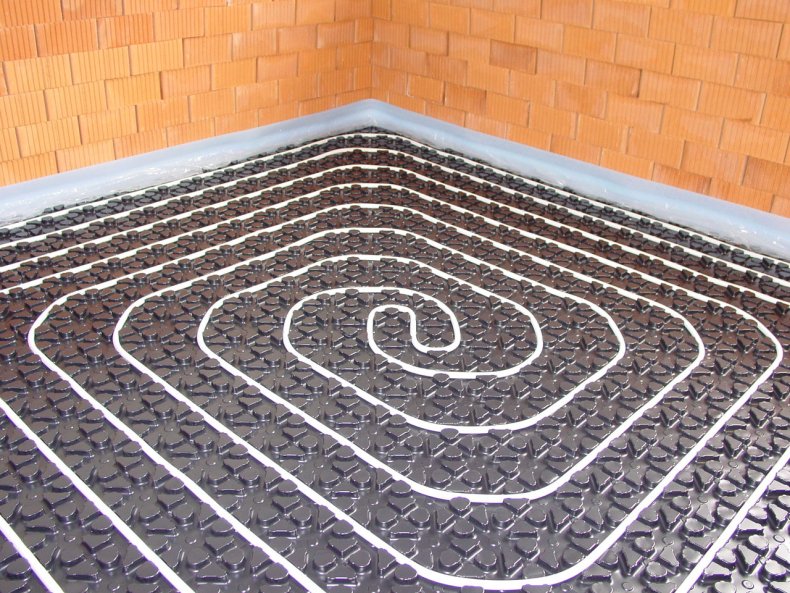

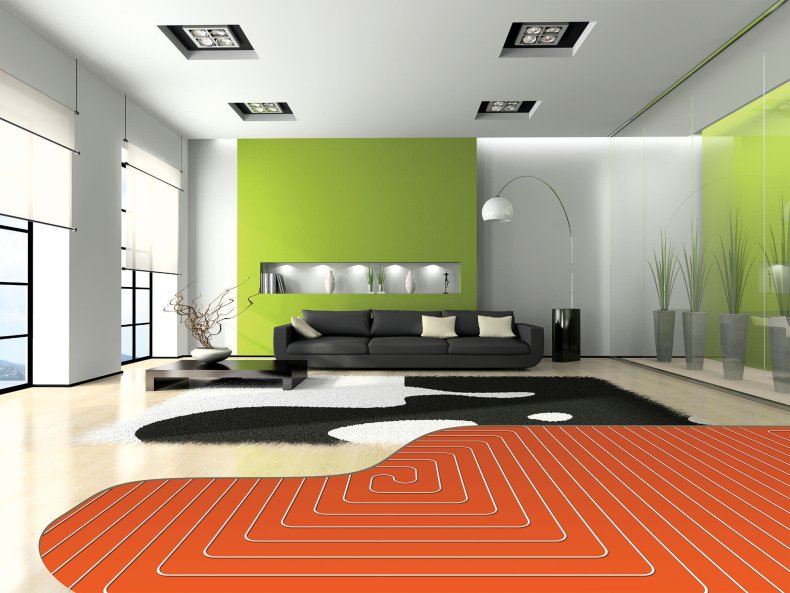

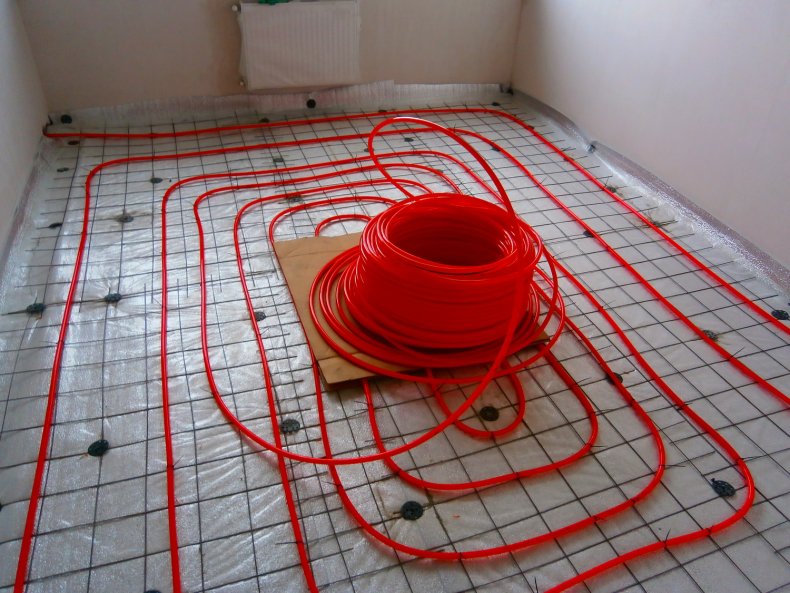

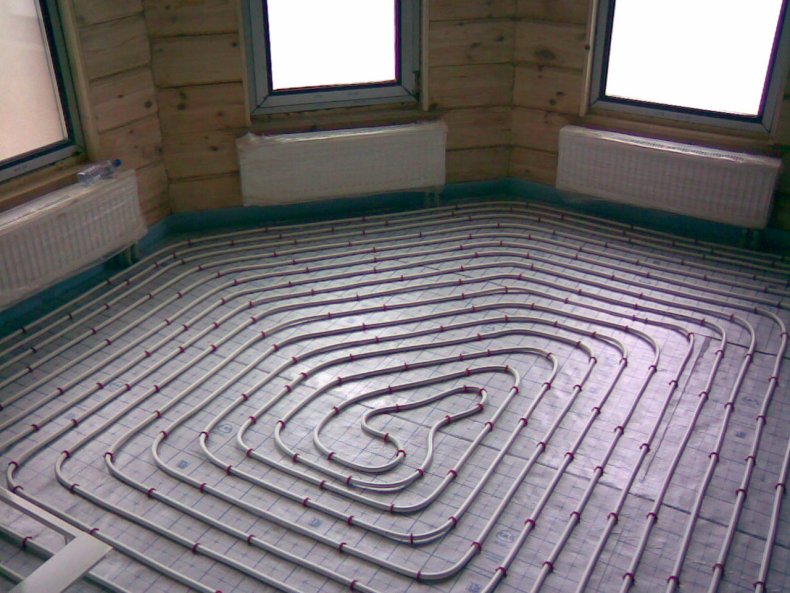

Для комнат, в которых только внутренние границы, выбирают «спираль». Ее направляют от края к середине.

Шаг укладки варьируется от 15 до 30 см.

Категорически запрещено обогревать одним контуром сразу несколько помещений.

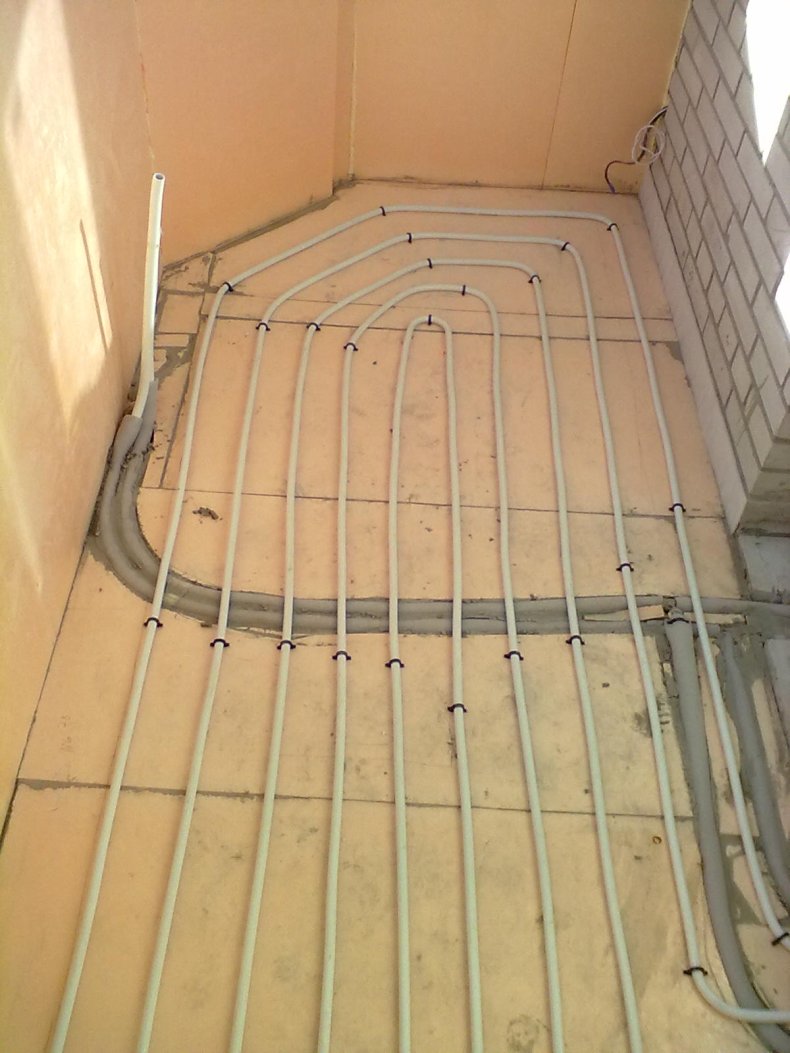

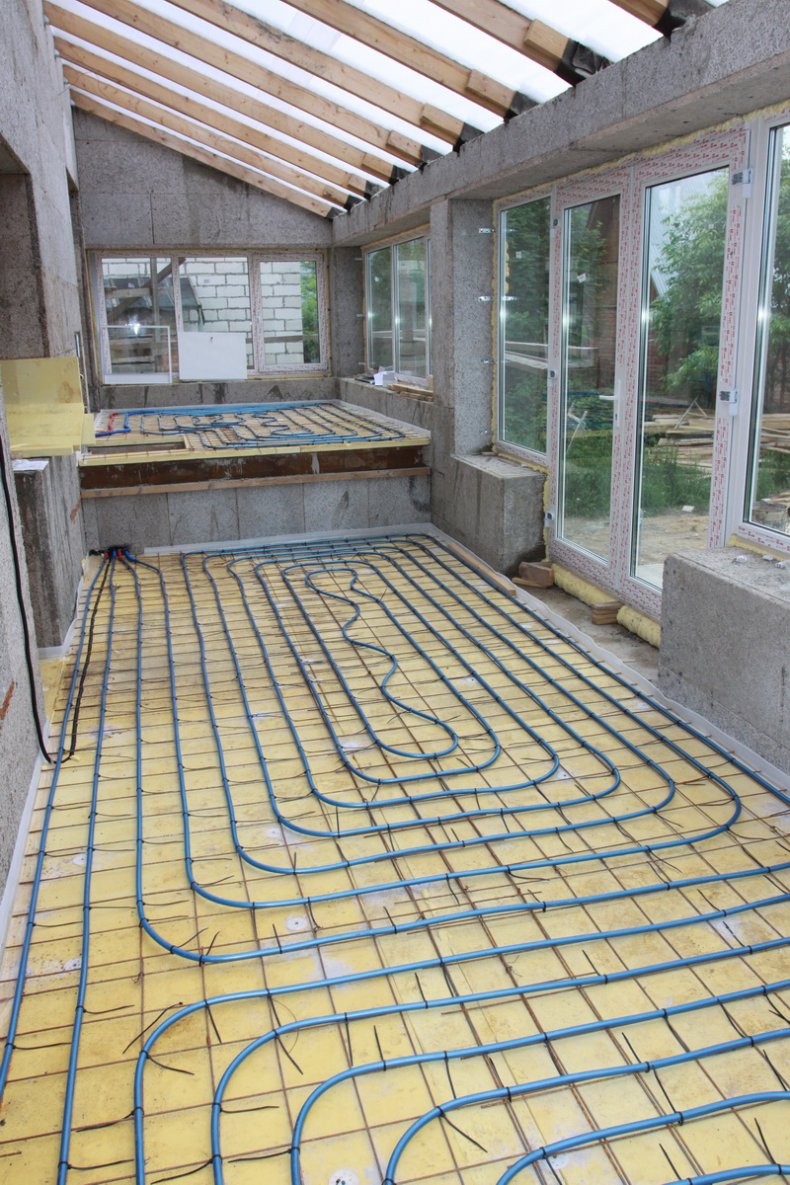

Это правило распространяется не только на жилые комнаты, но и на балконы, мансарды и закрытые веранды.
Иначе эффективность отопительной системы значительно снизится.
Трубы следует укладывать обдуманно. Над контуром не должно быть мебели и декоративных элементов.

Подготовка рабочей зоны

Все начинается с демонтажа старой стяжки. Открывшееся основание очищают и тщательно выравнивают. Игнорирование последнего этапа может привести к деформации теплого пола.

Провисание верхней стяжки, излом контура и последующее разрушение трубопровода – перечень возможных проблем внушителен.

Их решение потребует серьезных финансовых вливаний. Собственнику придется делать сложный ремонт или полностью менять отопительную систему.

Теплоизоляция основания

Толщину рассчитывают, руководствуясь климатом местности и высотой постройки (этажом). Тоньше 5 см – используют одну толстую плиту теплоизоляционного материала, толще – готовят 2 тонких.

Второй вариант предусматривает больший запас гибкости. Стыки при укладке должны перекрываться. Щели убирают двумя способами:

Посредством монтажной пены;
С помощью демпферной ленты.

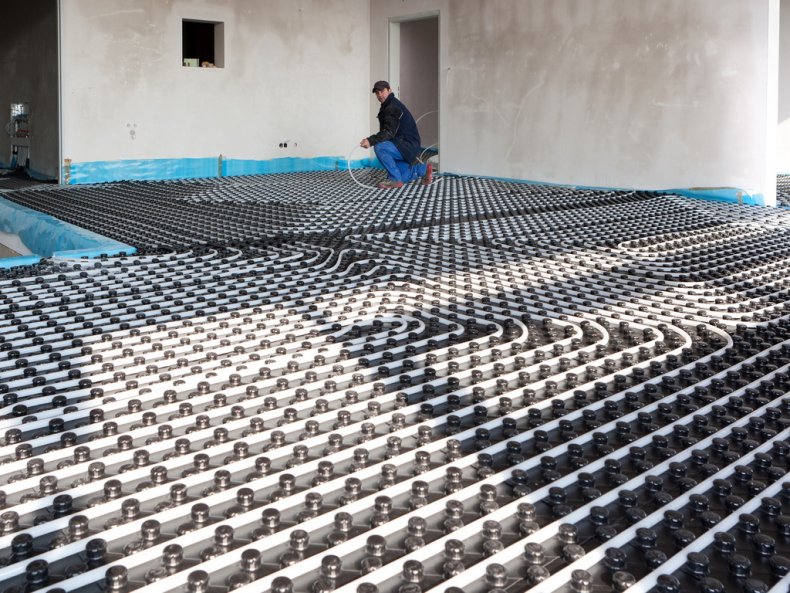

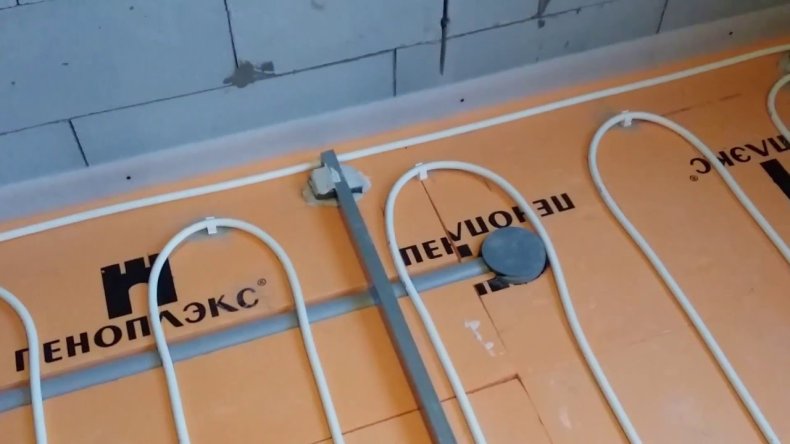

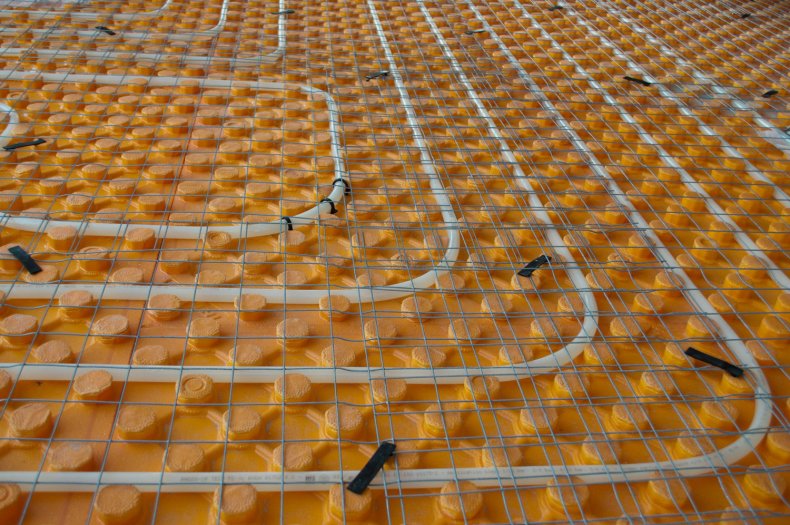

Пена (сразу после нанесения) обладает клеящими свойствами. С ее помощью фиксируют плиты из пенопласта. Его можно заменить фольгированным полиэтиленом и утеплителем, который уже оснащен каналами под укладку труб.

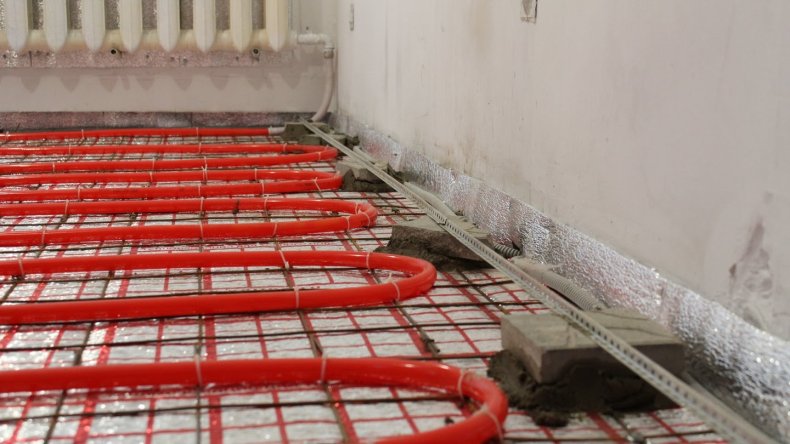

Демпферную ленту закрепляют между контурами и по всему периметру помещения. Перед этим гидроизолированную поверхность тщательно выравнивают, чтобы предупредить возникновение воздушных «карманов».

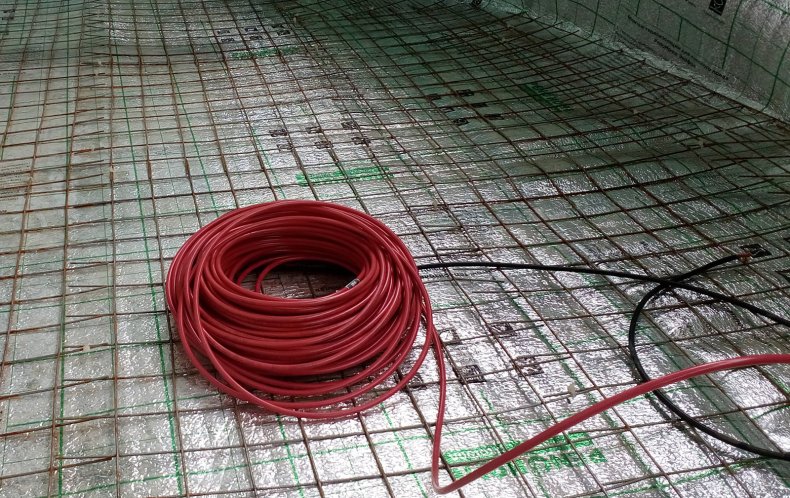

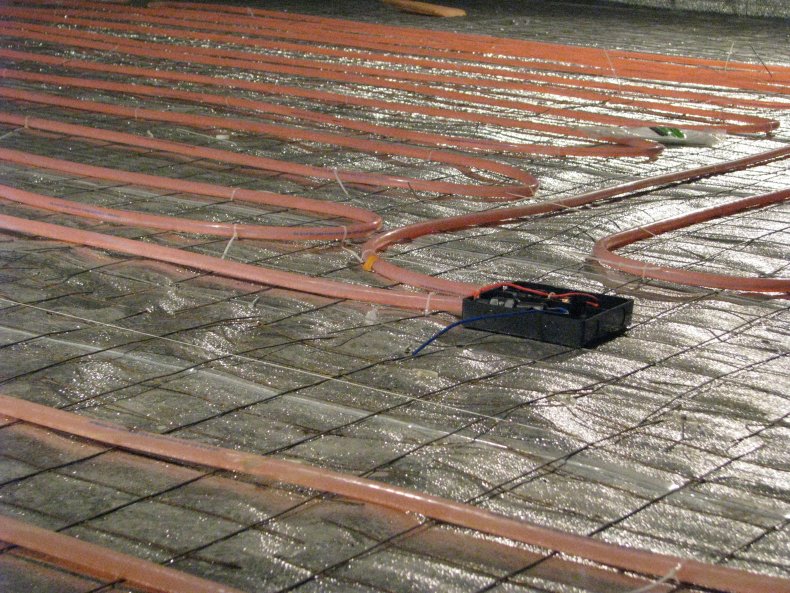

Укладка отражающей пленки и армирующей сетки

На пленке должна быть разметка. Благодаря ей мастер сможет контролировать процесс укладки.

Проклеивать отражающий материал необязательно.
Это потеря времени и лишние затраты.
Дополнительная фиксация потребуется только при отсутствии гидрозащиты.

Важно! Срок службы системы определяется ее герметичностью.

Даже многослойная гидроизоляция не остановит протечку. Вода найдет щель и прорвется. При этом направление потока большого значения иметь не будет.

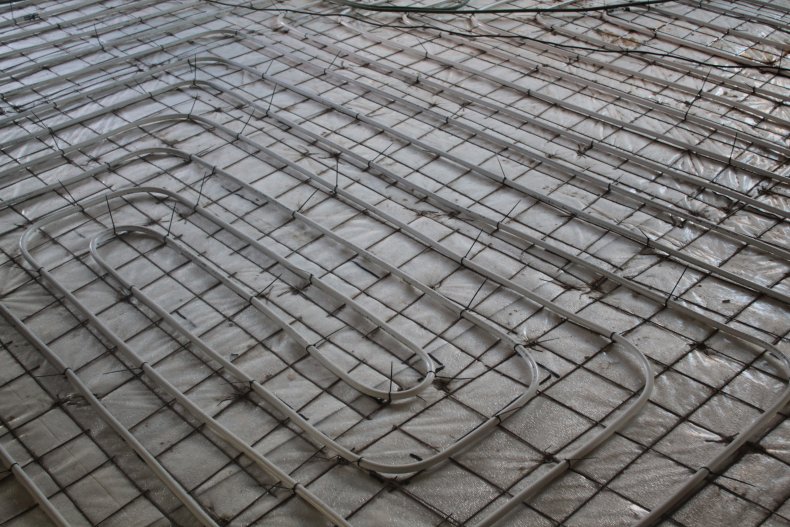

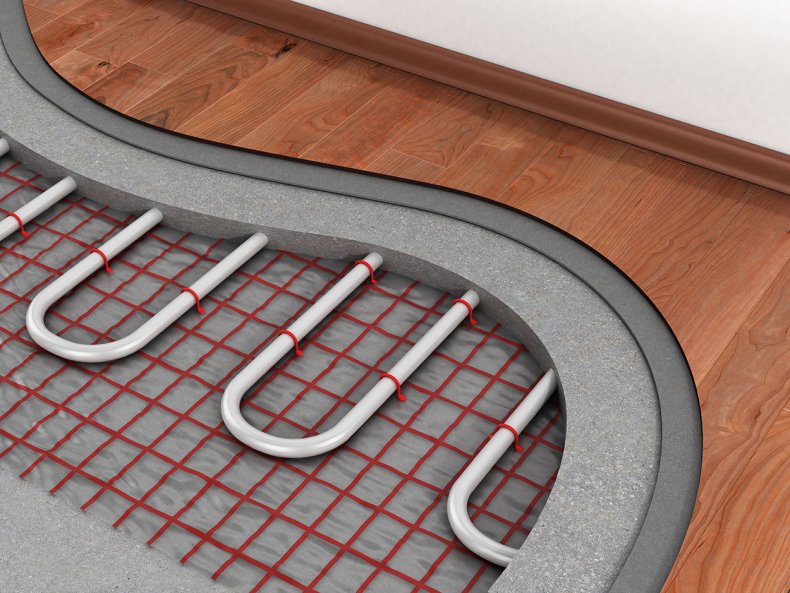

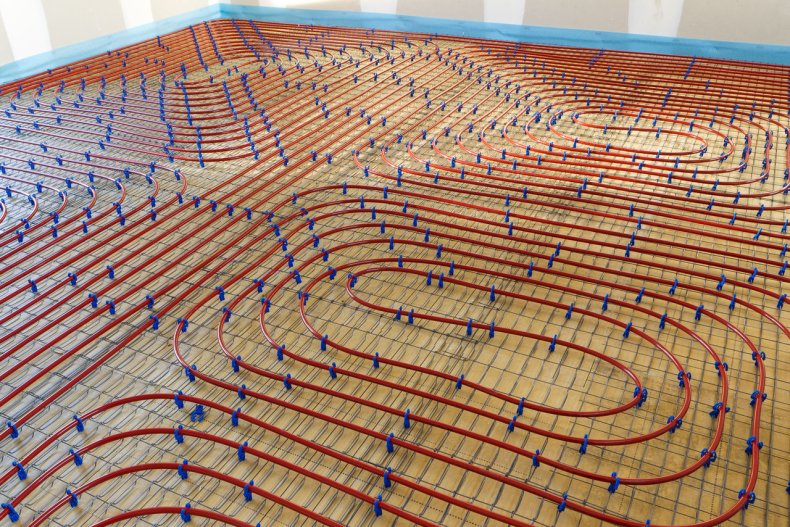

Придется ремонтировать всю конструкцию. Размах повреждений зависит от количества поступившей воды. Армирующую сетку используют для увеличения прочности стяжки.

Монтаж водяной системы

Установку проводят по следующему алгоритму:

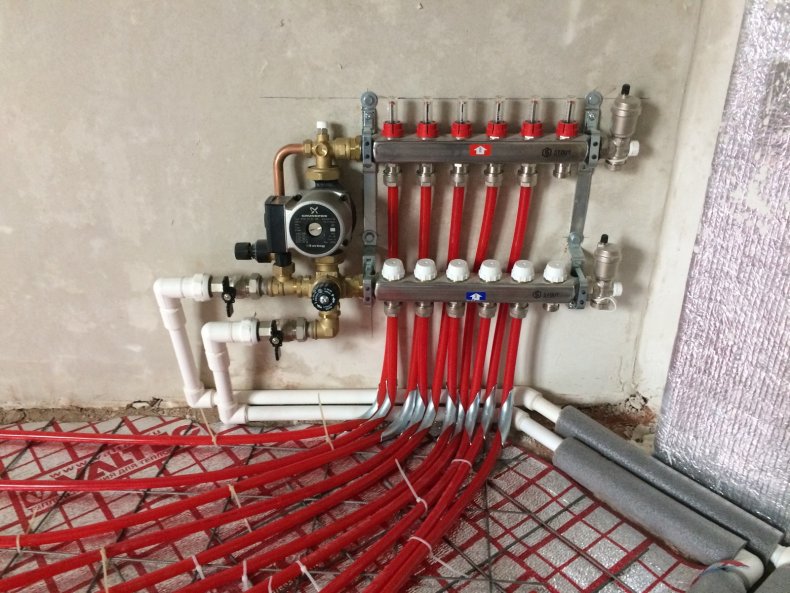

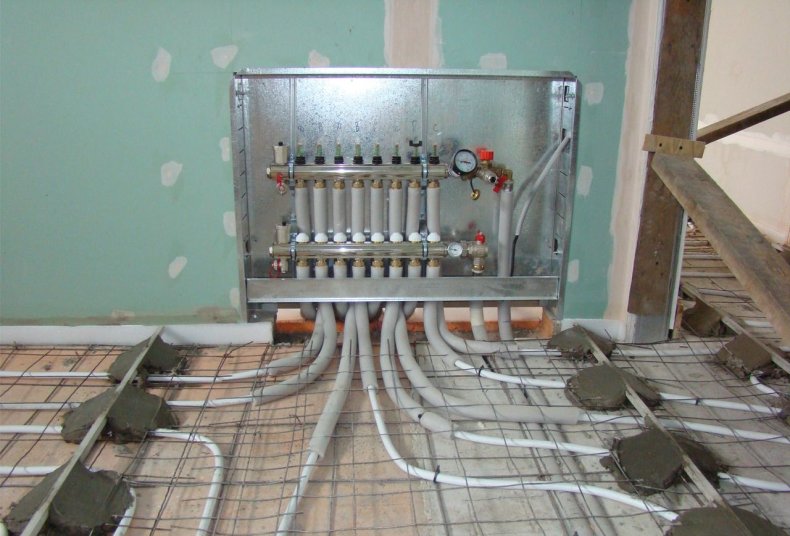

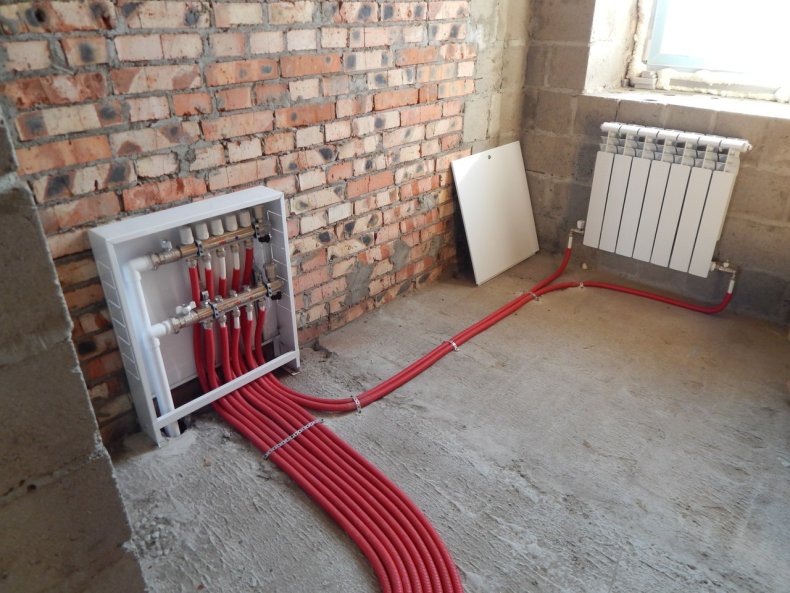

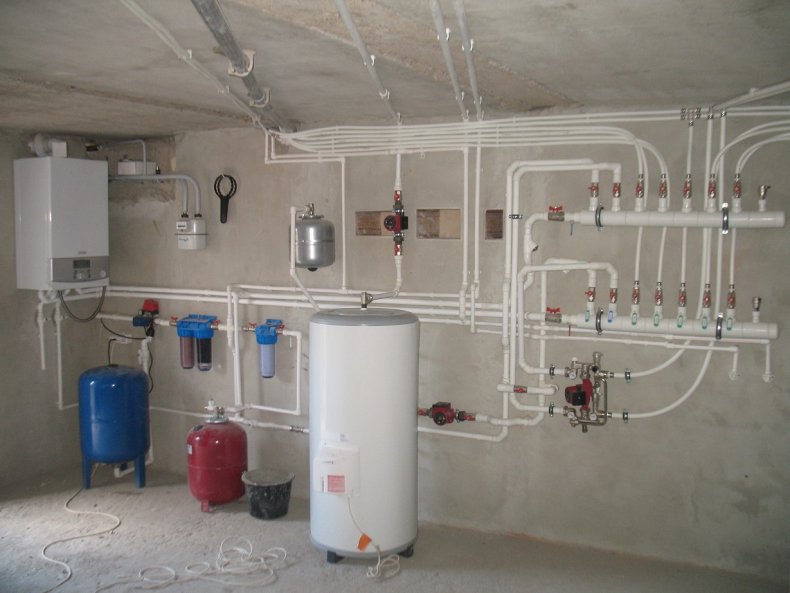

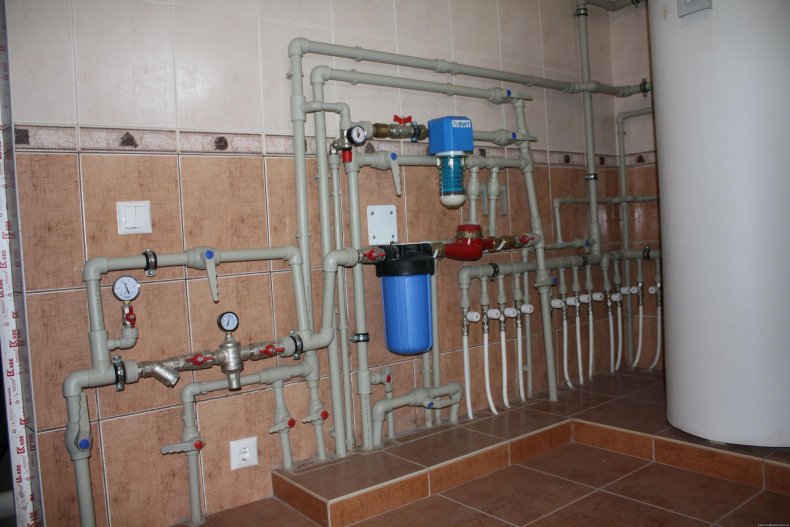

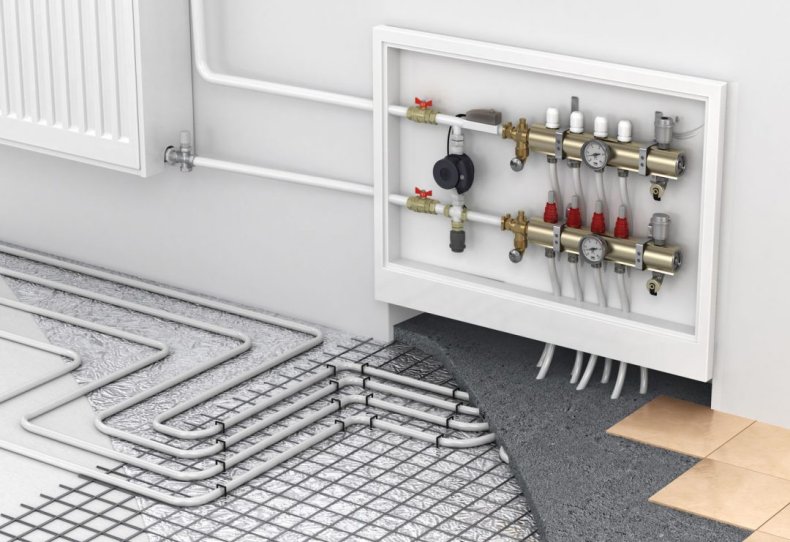

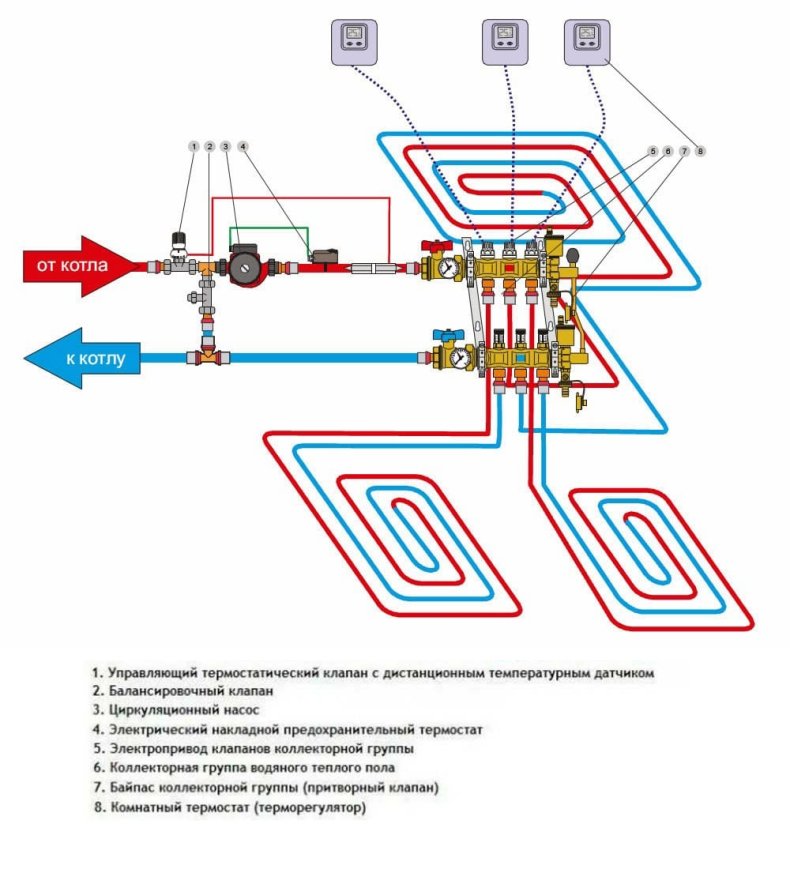

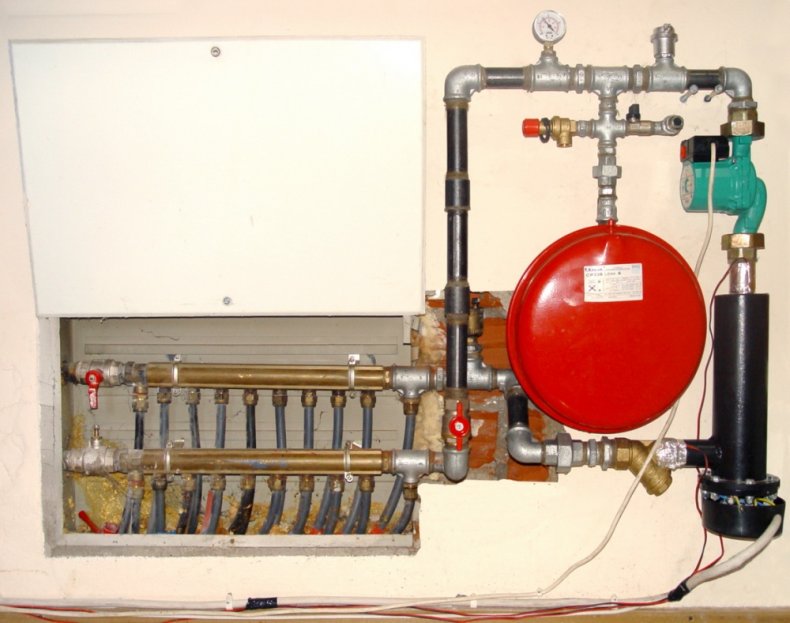

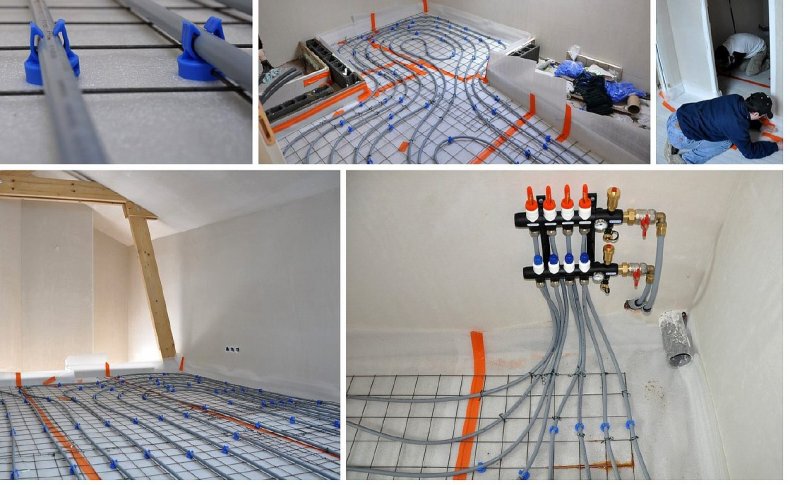

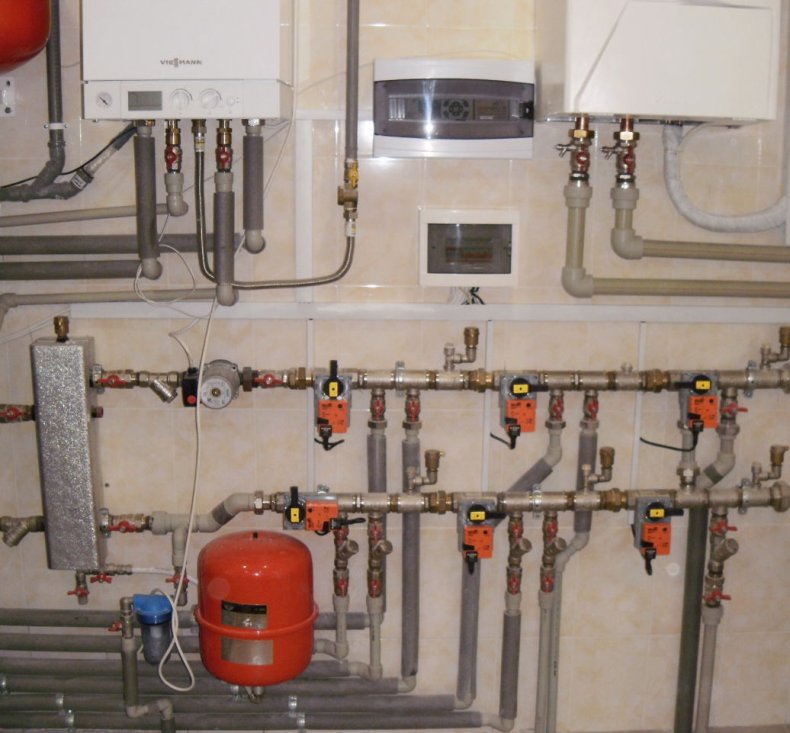

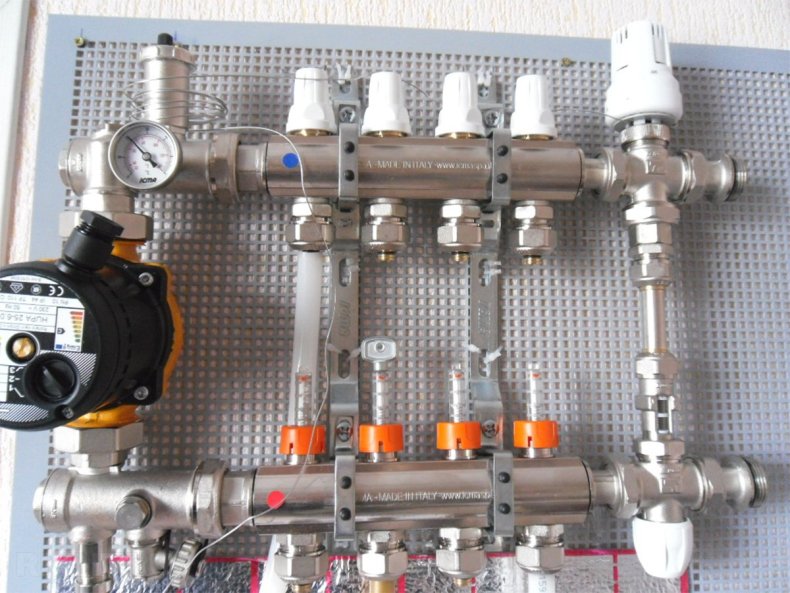

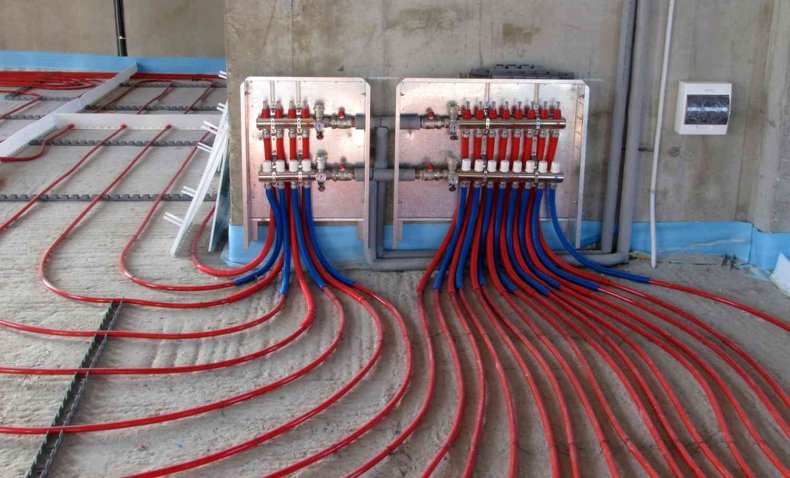

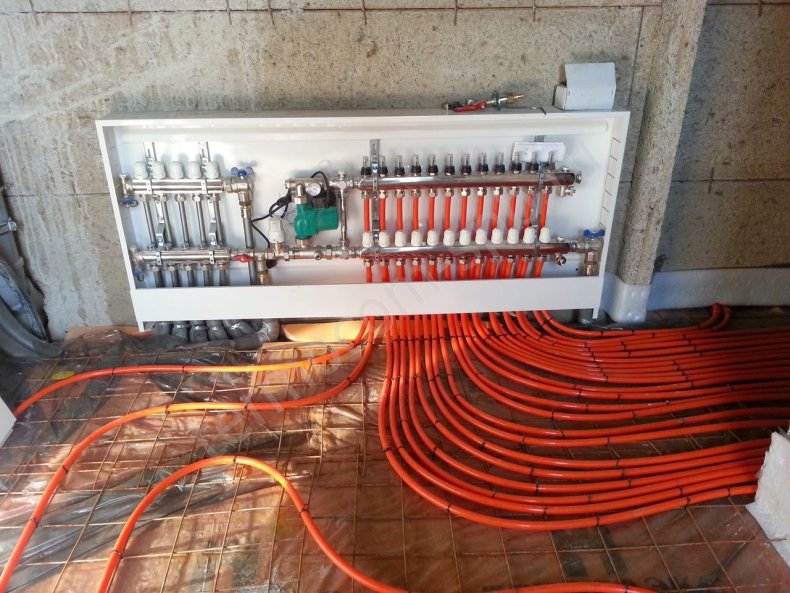

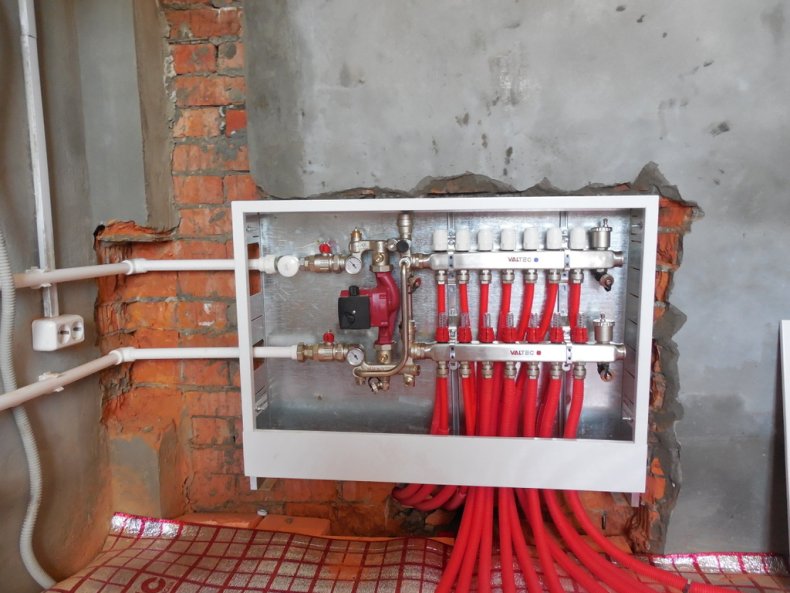

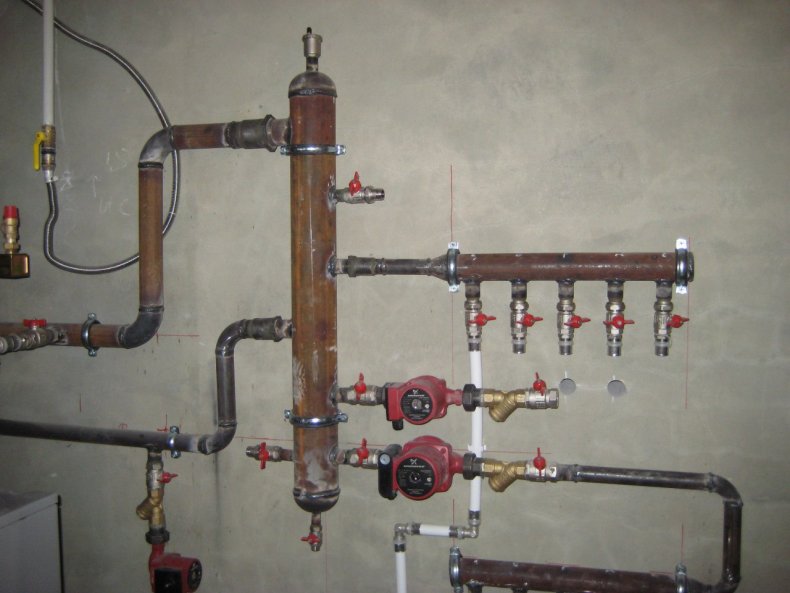

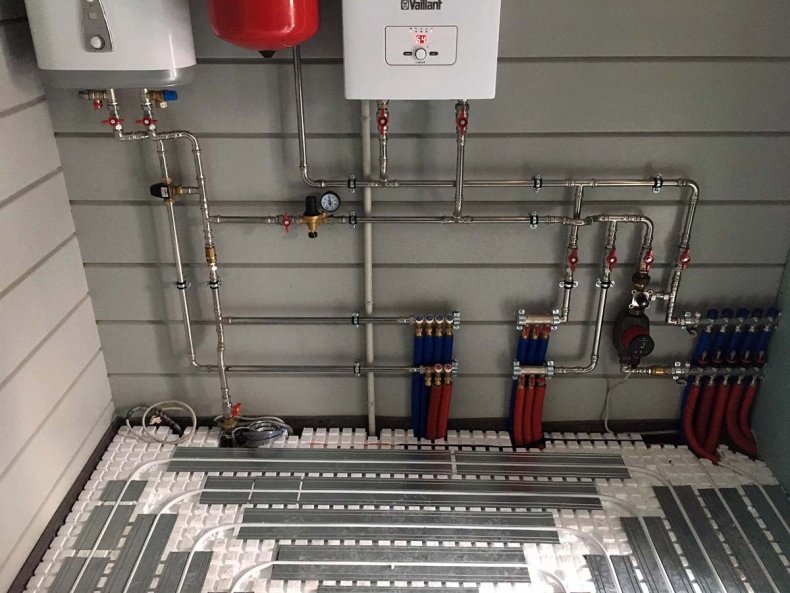

Монтаж коллекторной группы. В нее входит коллектор, коллекторный шкаф и датчики. Толщина последнего составляет 12 см. Остальные габариты определяют, ориентируясь на параметры помещения и технические характеристики установки. Ящик размещают выше уровня подогрева. Сборку группы осуществляют по инструкции, которая к ней прилагается. Под коллектором оставляют зазор для труб.

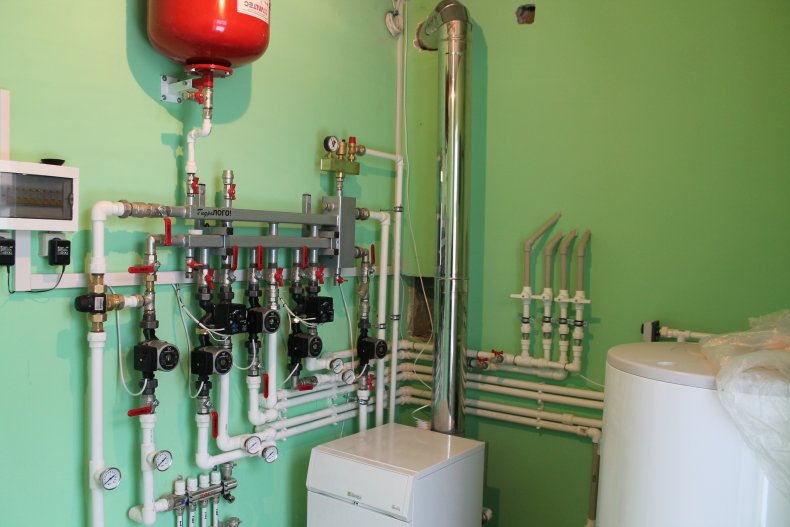

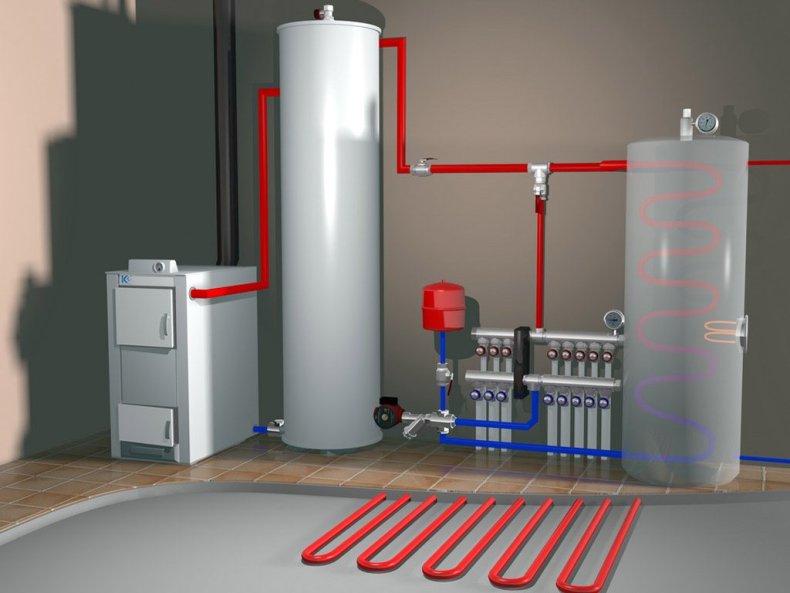

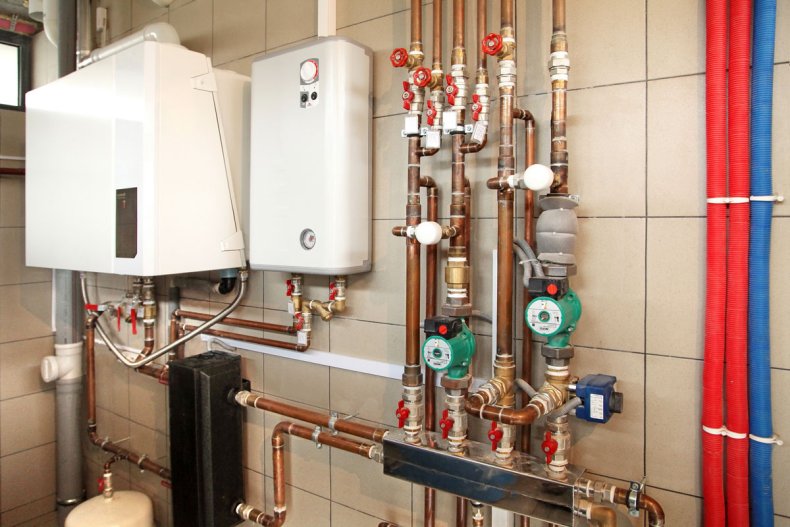

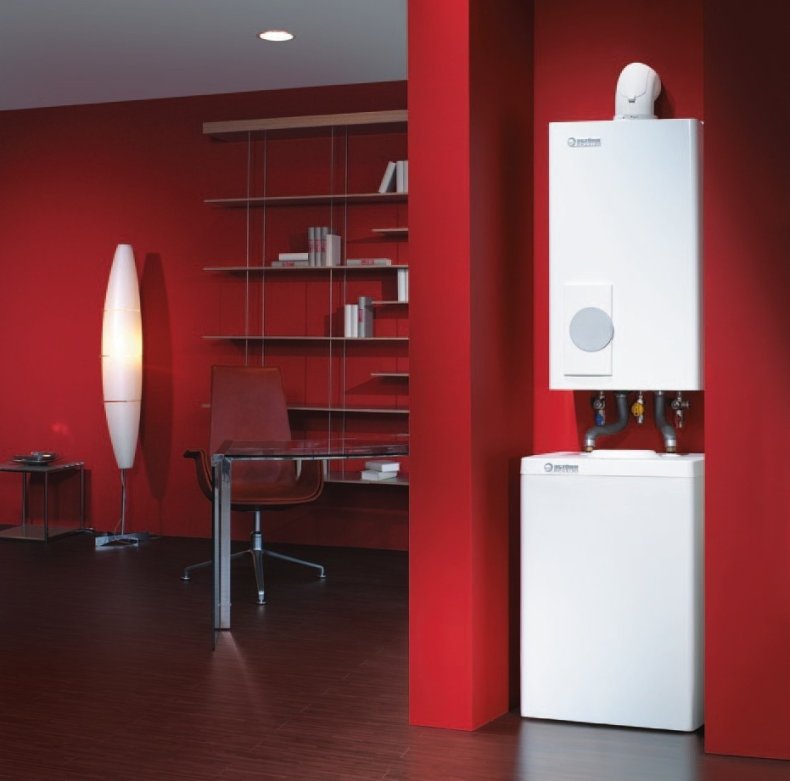

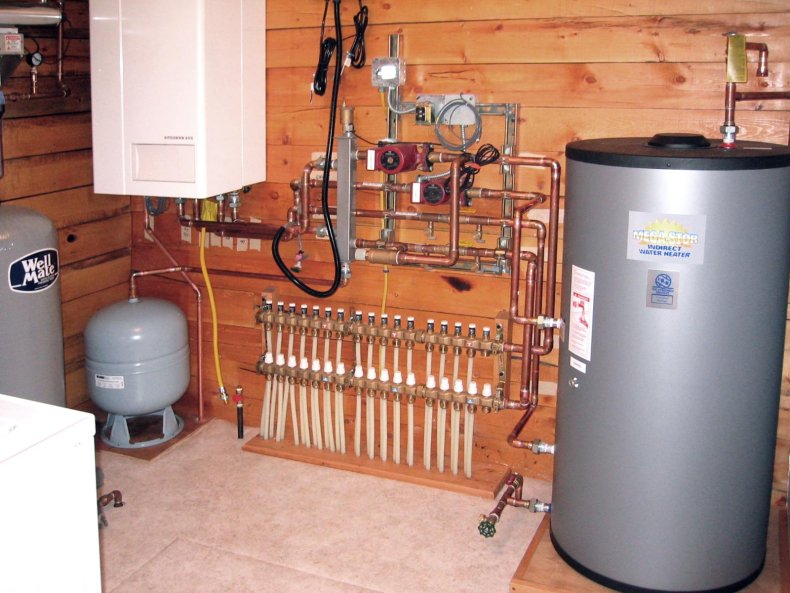

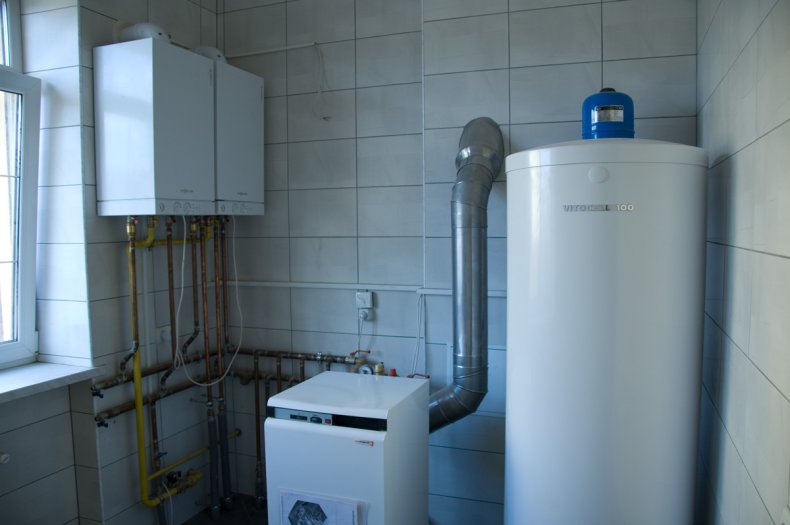

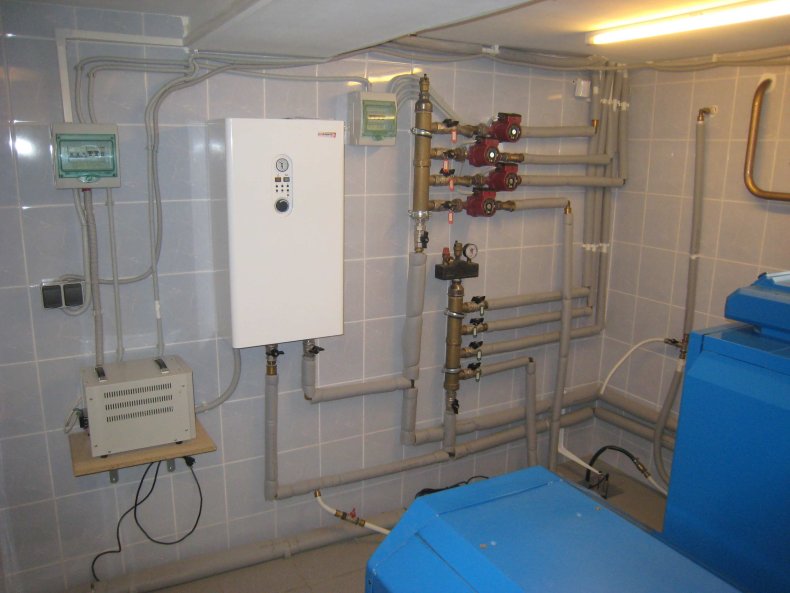

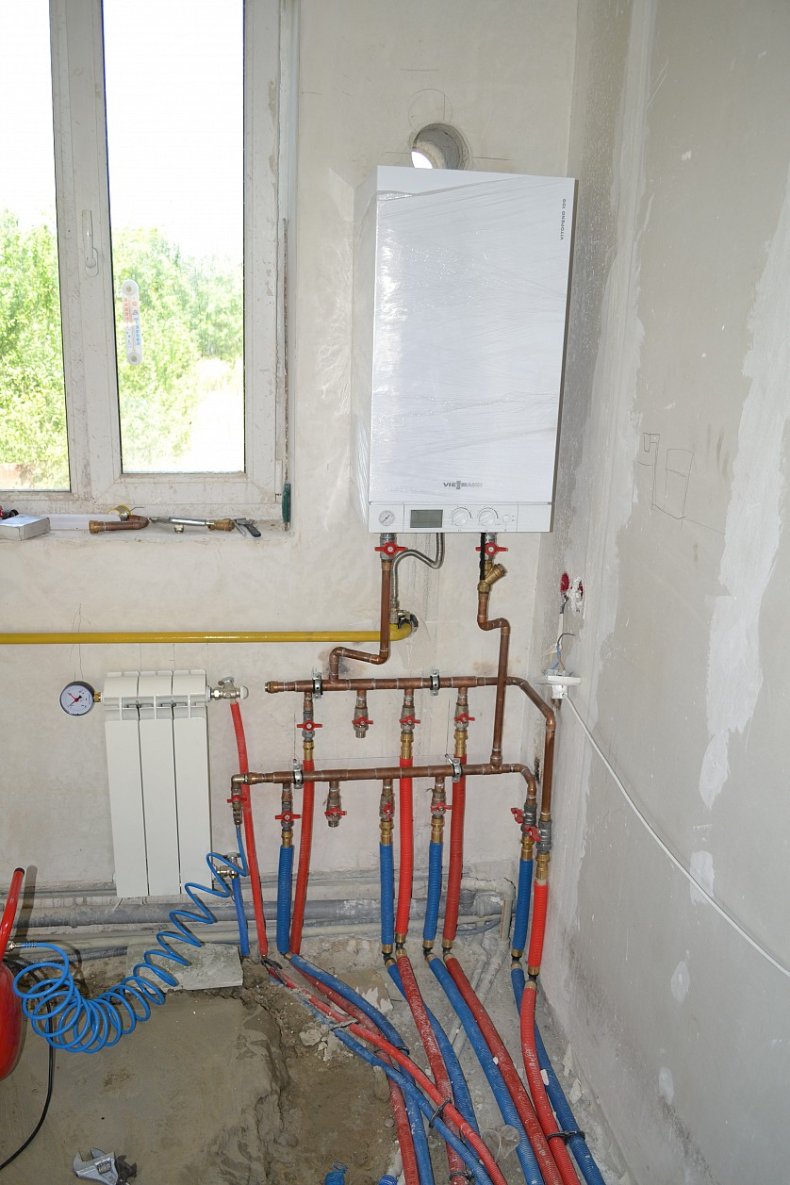

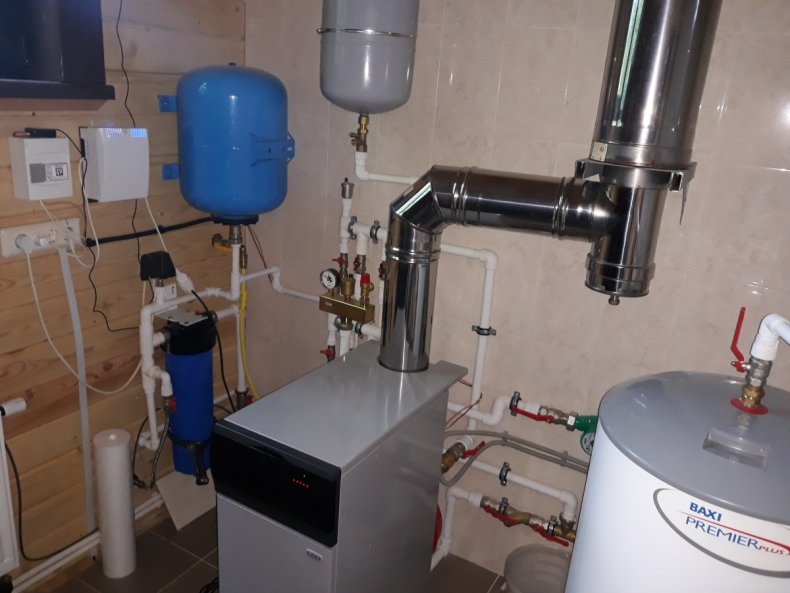

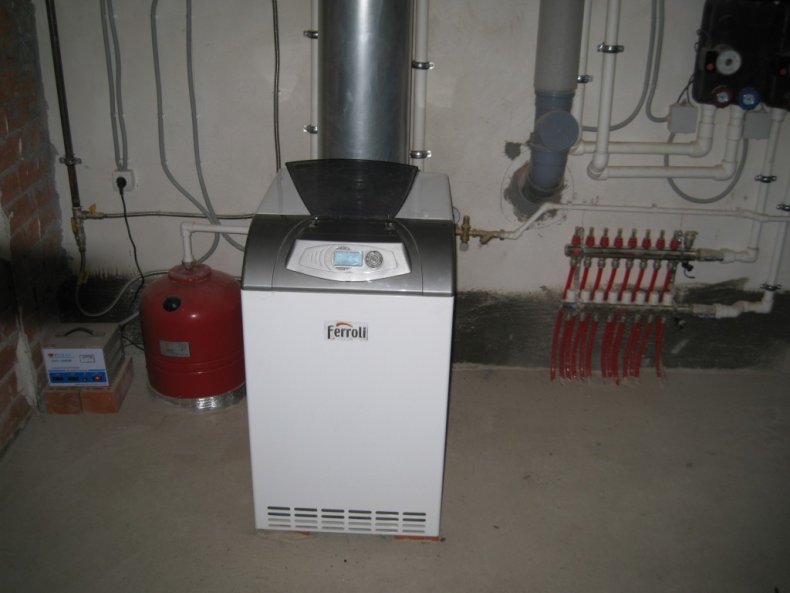

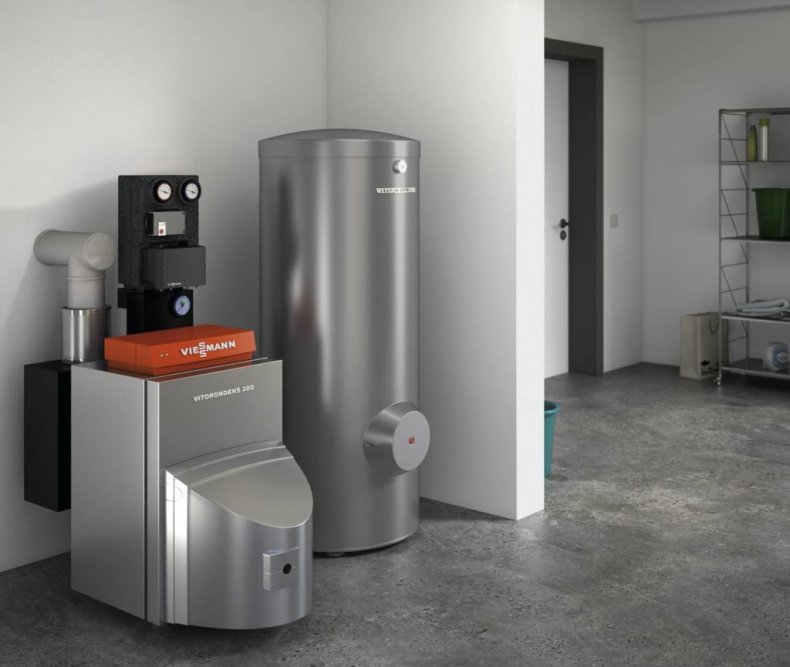

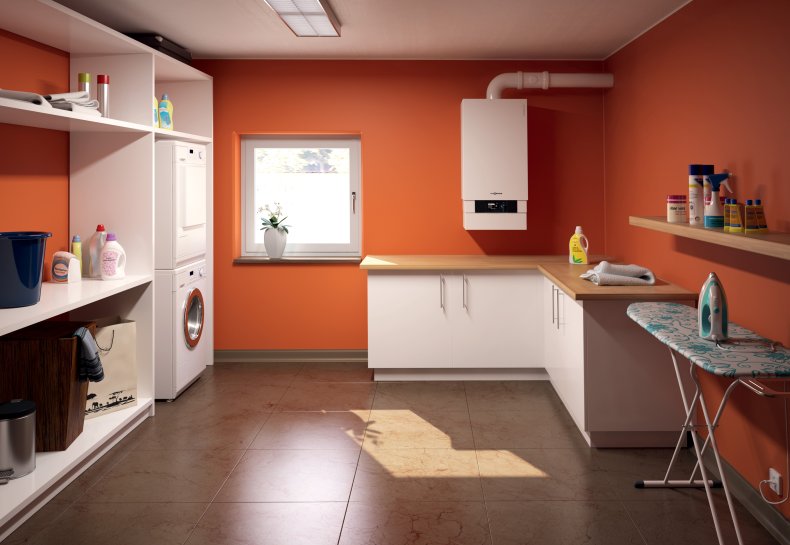

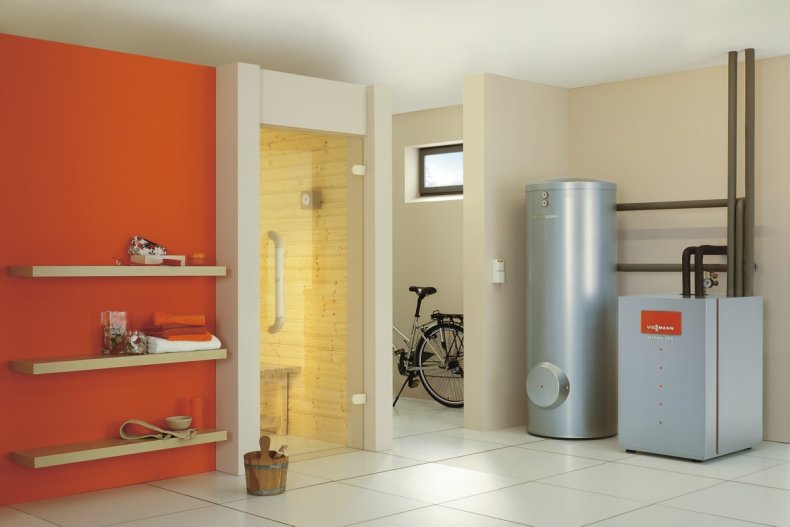

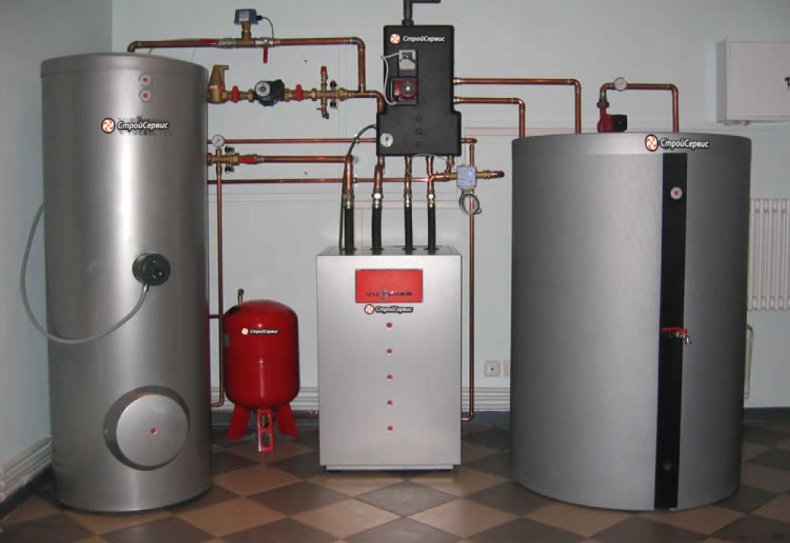

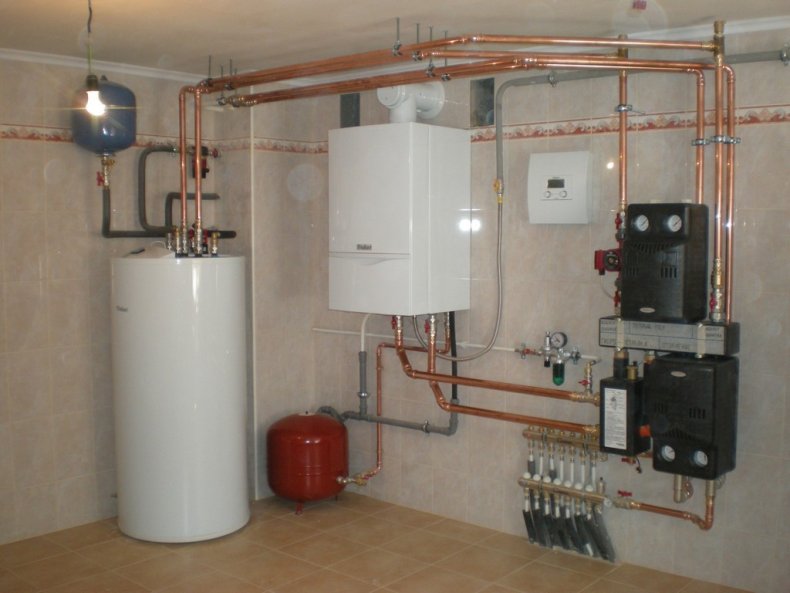

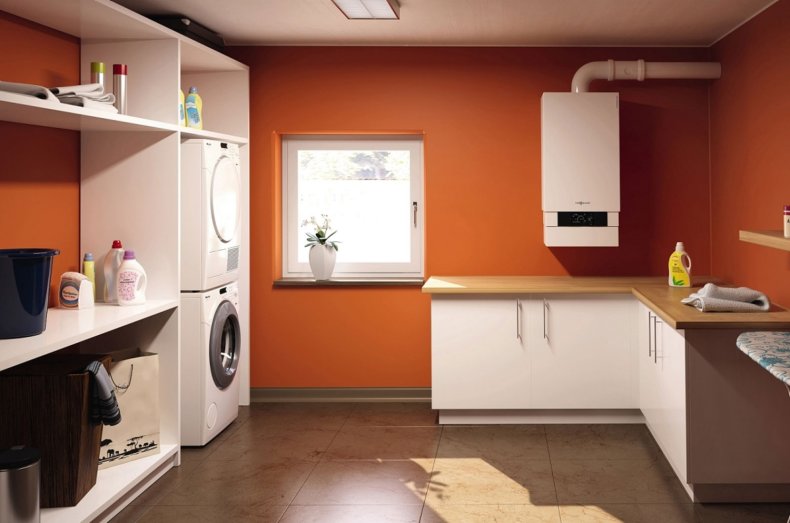

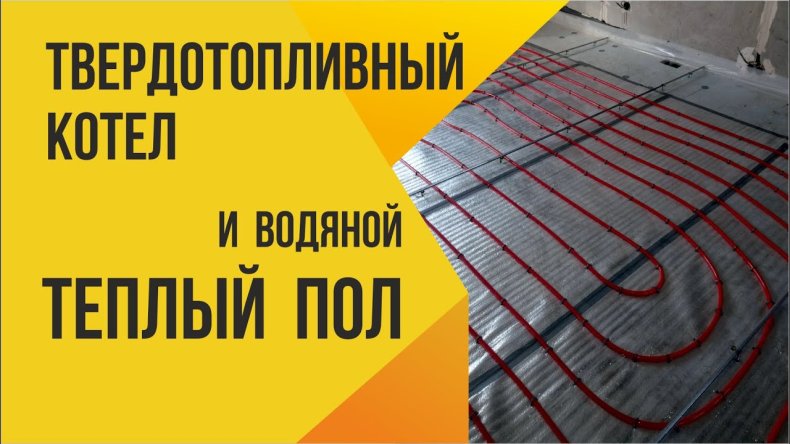

Установка нагревательного котла. Мощность теплых полов во всех помещениях складывают с запасом (15 % от общего показателя). Полученный результат становится главным ориентиром при покупке оборудования. В комплект помимо котла включают насос. Если одного недостаточно, приобретают дополнительный.

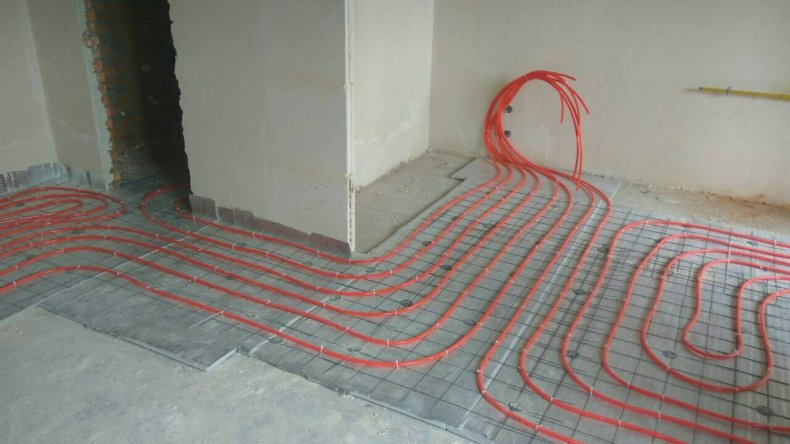

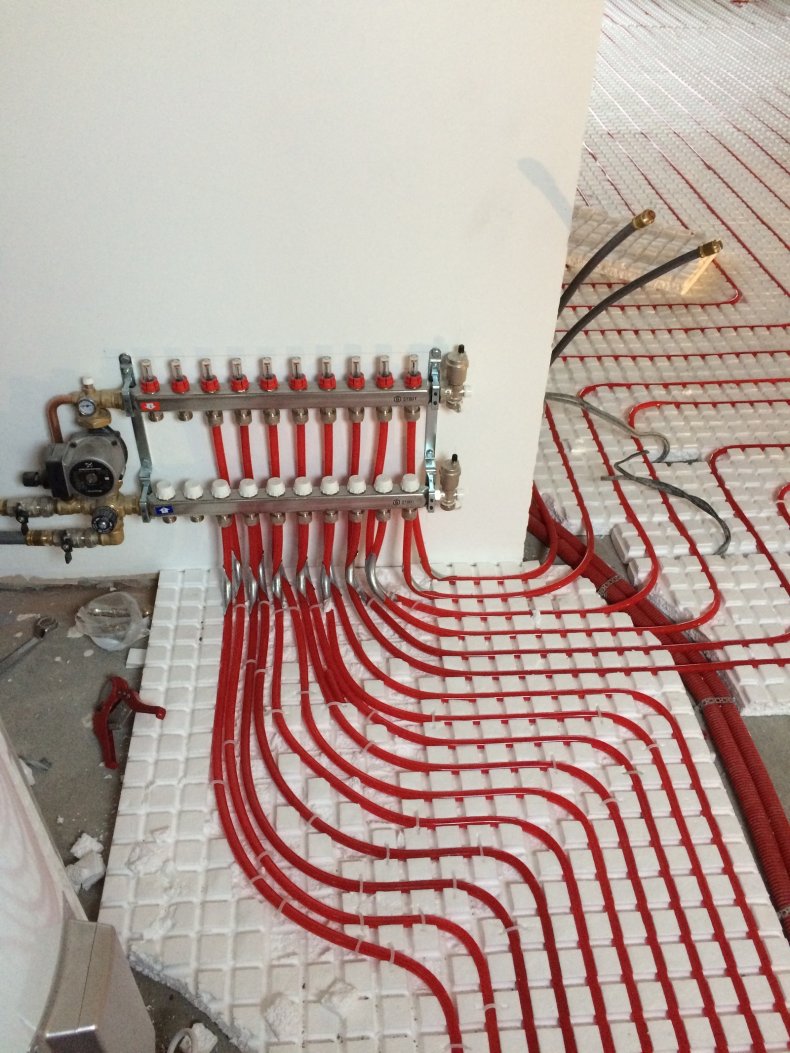

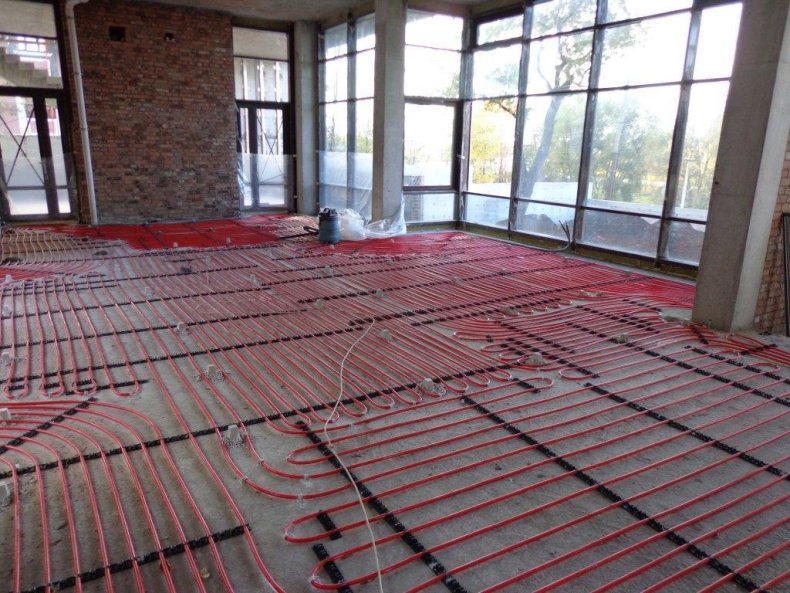

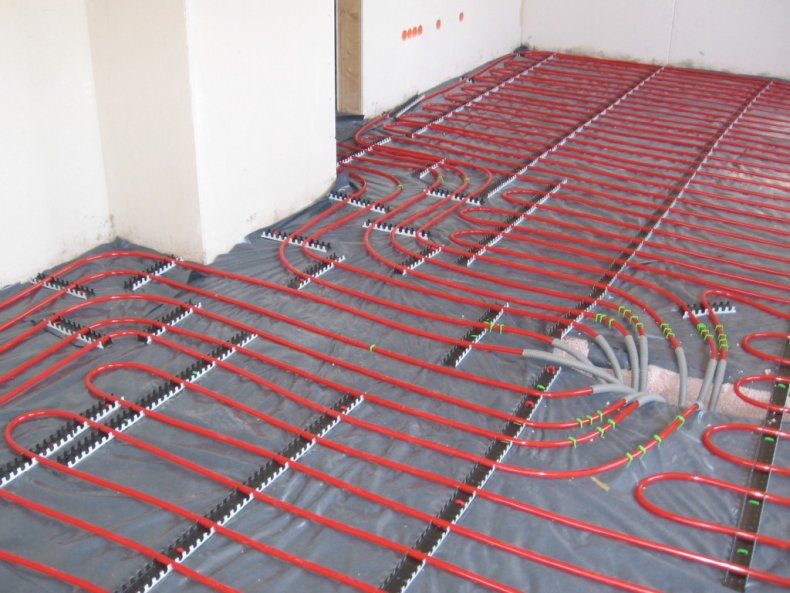

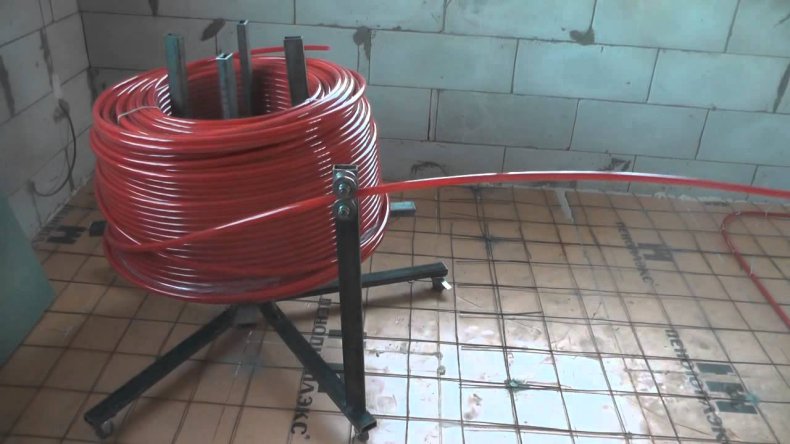

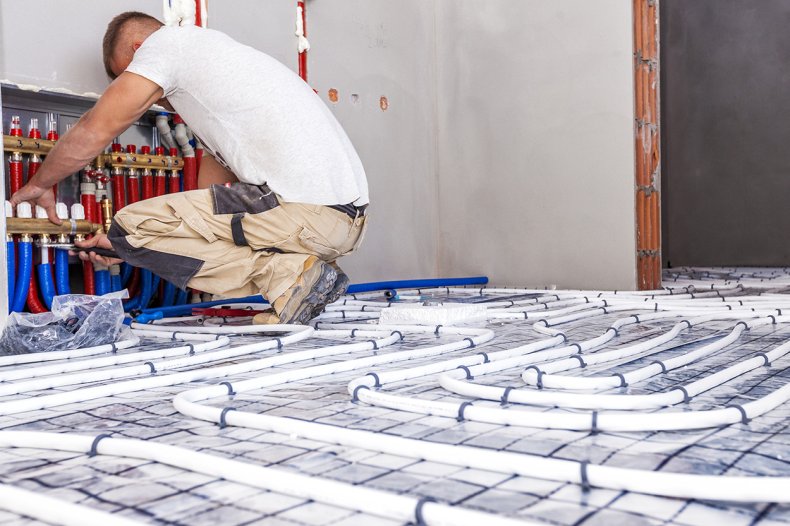

Сборка трубопровода. Укладку проводят в полном соответствии с подготовленным планом. Кроме самих труб понадобятся профили, в которых уже просверлены отверстия, и шурупы. Вместо них часто используют стяжки из пластика. Каналы нельзя пережимать, петля должна быть свободной.

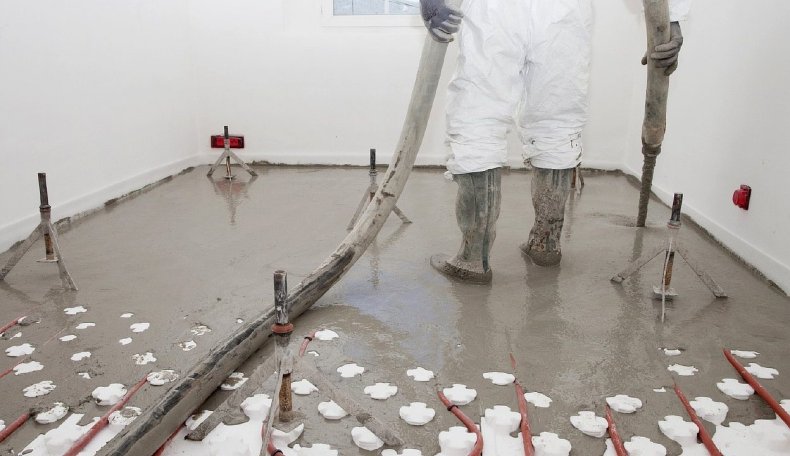

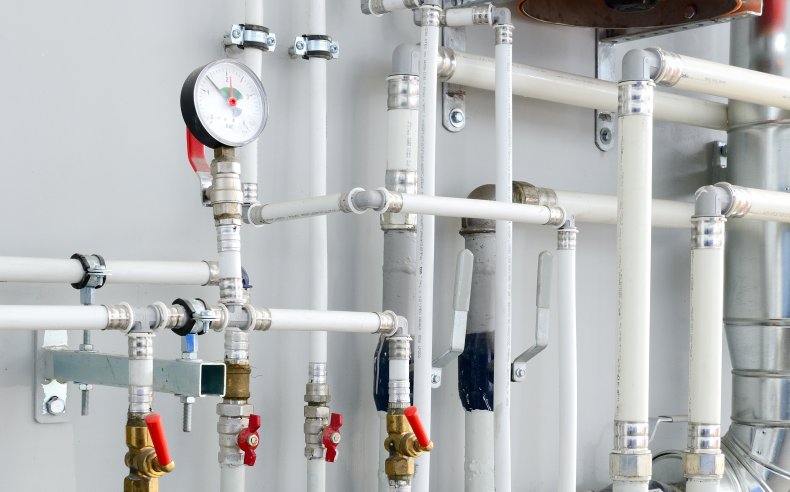

Заливка бетонной стяжки. Процесс совмещают с подачей рабочего давления. Вход оснащают тройником, к которому прикрепляют вентиль и манометр, выход глушат. Включают компрессор, предварительно установив рабочее давление (от 2 атм.). После закачки воздуха вентиль перекрывают. Состав оставляют в покое на месяц.
Укладка финишного покрытия. Это может быть плитка, ламинат, линолеум.

Монтаж электрического и комбинированного пола проводят по схожей технологии. Мастер должен учитывать множество деталей. От того, насколько он компетентен в данной сфере, зависит производительность системы.
